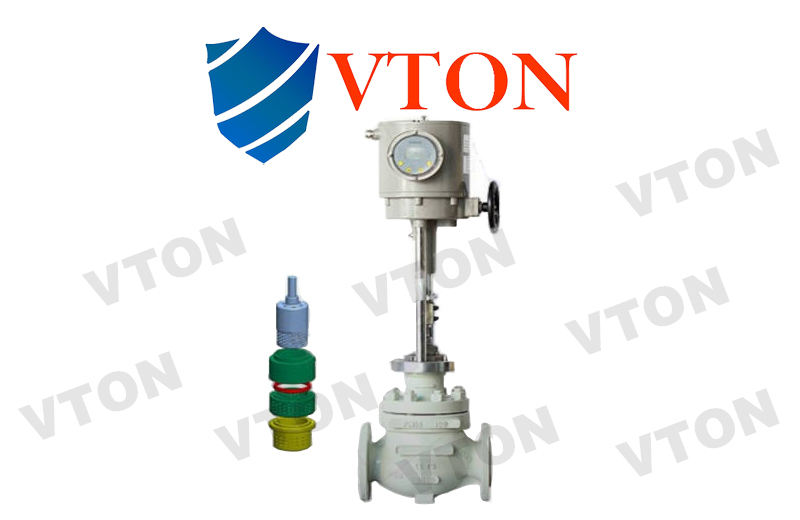

一、进口电动保温调节阀概述 进口电动保温调节阀—美国威盾VTON品牌，Electric Insulation control valve，采用智能一体化电装，采用带夹套保温的阀体，适用于需要保温的易凝固结晶的介质的压力，温度，流量的调节。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。进口电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。 二、进口电动保温调节阀技术参数 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | 公称压力(MPa) | 1.6、2.5、4.0、6.4 | 额定行程(mm) | 16 | 25 | 40 | 60 | 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | 压盖形式 | 螺栓压紧式 | 阀芯形式 | 单座式、套筒式 | 流量特性 | 等百分比、快开特性 | 配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | 环境温度：-25～+70℃、环境湿度：≤95% |
三、进口电动保温调节阀性能指标 项目 | 指标值 | 基本误差% | 配V3810L±2.5； 配PSL±1.0 | 回差% | 配381L ±2.0； 配PSL±1.0 | 死区% | 1.0 | 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 | 始点±2.5 | 终点±2.5 | 电关 | 始点 | ±2.5 | 终点 | ±2.5 | 额定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×阀额定容量 | 可调范围R | 30：1 |
四、进口电动保温调节阀零件材料 阀体 | WCB | 304 | 316 | 316L | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | 阀座/套筒 | 304 | 304 | 316 | 316L | 阀芯 | 304 | 304 | 316 | 316L | 导向套/并帽 | 304 | 304 | 316 | 316L | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | 阀盖 | WCB | 304 | 316 | 316L | 阀杆 | 304 | 304 | 316 | 316L | 保温夹套 | 25 | 304 | 316 | 316L | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 | 填料压盖 | WCB | 304 | 316 | 316L |
|
