一、进口手动真空球阀概述 品牌：美国威盾VTON 进口手动真空球阀，high vacuum(pressure)ball valve也叫高真空(压力)球阀，真空负压球阀，抽真空球阀，低于大气压球阀，是指用于接通或切断真空(压力)系统管路中的介质流的球阀。 美国威盾VTON进口手动真空球阀主要产品有真空法兰球阀，真空螺纹球阀，真空活套法兰球阀，广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 二、进口手动真空球阀产品特征： （1）、密封结构设计独特漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状； （2）、开关扭矩小,配置气动执行器小，工作稳定，可靠； （3）、结构紧凑,重量轻,外形简洁、美观； （4）、该阀既能适用高真空又能适用一定的正压力下使用。
二、进口手动真空球阀产品参数 阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. | 适用温度：Applicable Temperature | -30～+150℃
-30～+150℃(PPL密封) | 适用范围：Appy Range |
| 连接型式 Loose Flange | 使用压力范围(Pa) | 活套法兰 | 0.6×106～1.3×10-4 | 焊接法兰 | 1.6×106～1.3×10-4 | 快卸法兰 | 0.1×106～1.3×10-4 | 螺纹连接 Threaded Connection | 1.6×106～1.3×10-4 |
三、进口手动真空球阀主要零件材料
Materials of Main Parts 阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL. 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)

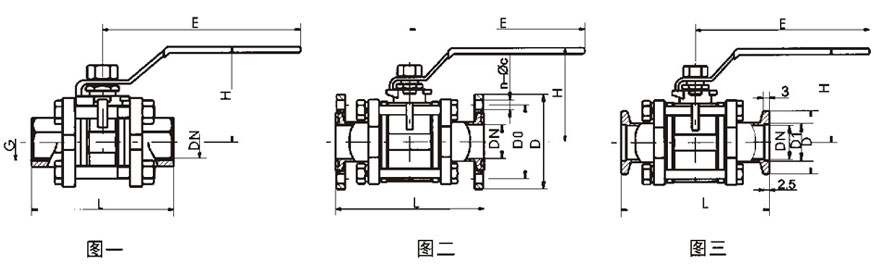

四、进口手动真空球阀尺寸图
螺纹连接的外形及连接尺寸(图一) | | Model型号DNGHELVTLBF01-10(G)101/4"5210568VTLBF01-16(G)161/2"6413072VTLBF01-20(G)203/4"6713082VTLBF01-25(G)251"8316590VTLBF01-32(G)321-1/4"89165112VTLBF01-40(G)401-1/2"100190120VTLBF01-50(G)502"125190145VTLBF01-63(G)632-1/2"150250185VTLBF01-80(G)803"161250210VTLBF01-100(G)1004"180280268
|
活套法兰连接 (图二) | | Model型号DNDDoHELn-φcVTLBF01-10(F)10554052105844-φ6.6VTLBF01-16(F)16604564130844-φ6.6VTLBF01-25(F)257055831651144-φ6.6VTLBF01-32(F)329070891651404-φ9VTLBF01-40(F)40100801001901604-φ9VTLBF01-50(F)50110901251901704-φ9VTLBF01-63(F)631301101502501954-φ9VTLBF01-80(F)801451251612502208-φ9VTLBF01-100(F)1001651451802802808-φ9
|
快卸法兰连接(图三) | | Model型号DND1DHELVTLBF01-10(KF)1012.2305210584VTLBF01-16(KF)1617.2306413084VTLBF01-25(KF)2526.24083165114VTLBF01-32(KF)3234.25589165140VTLBF01-40(KF)4041.255100190160VTLBF01-50(KF)5052.275125190170
|
|
