进口两片式球阀（二片式球阀） 一、进口两片式球阀概述 品牌：美国威盾VTON 进口两片式球阀，Two piece ball valve，也叫二片式球阀，两片式内螺纹球阀，两片式不锈钢球阀，是指采用不锈钢304或者316材质，内螺纹连接的全通径的两片连接结构的球阀，连接方式有G螺纹，NPT螺纹，PT螺纹。 美国威盾VTON内螺纹球阀PN16~PN63 内螺纹球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 二、进口两片式球阀产品特征 1．两片式球阀流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4．两片式球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．两片式球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．两片式球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 三、进口两片式球阀主要零件材料 适用介质 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 | 水、蒸汽、油 | A105、45 | 1Cr18/1Cr18Ni9Ti | 不
锈
钢
SS304 | 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL | 硝酸类 | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | 醋酸类 | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

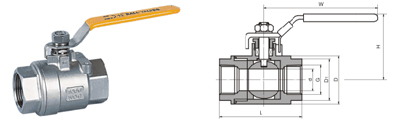

四、进口两片式球阀主要外形和连接尺寸
公称通径 | 管螺纹 | 尺寸（mm） | 重量WT（g） | d | L | W | H | E | D | D | 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 | 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 | 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 | 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 | 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 | 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 | 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 | 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 | 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 | 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 | 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
五、美国威盾VTON进口两片式球阀使用业绩 1、安赛乐米塔尔钢铁公司Arcelor Mittal 2、新日铁公司Nippon Steel Corporation 3、浦项钢铁公司Pohang Iron and Steel Corporation (POSCO) 4、埃克森美孚公司ExxonMobil 5、AK钢公司AK Steel Corporation 6、纽柯钢铁公司Nucor Corporation 7、阿勒格尼技术公司Allegheny Technologies Inc. 8、蒂森克虏伯集团ThyssenKrupp Group 9、克鲁斯集团Corus Group 10、神户制钢公司Kobe Steel Ltd. 11、巴斯夫()化工公司 BASF Chemical Company 12、美国杜邦公司DuPont Company 13、陶氏化学DOW Chemical Company 14、大唐国际发电股份有限公司Datang Power 15、中国冶金科工集团有限公司CHINA METALLURGICAL GROUP CORPORATION 16、中国国电集团CHINA GOUDIAN CORPORATION 17、华能国际电力股份有限公司HUANENG Power Intl Inc. 18、中国石油天然气集团公司China National Petroleum Corporation (CNPC) |
