一、进口气动三片式球阀概述 品牌：美国威盾VTON 进口气动三片式球阀，Pneumatic three pieces ball valve，也叫气动丝扣球阀，球阀小口径球阀，气动不锈钢螺纹球阀，是指有气动执行器和三片式螺纹球阀组成，由气源来驱动气动执行器控制球阀开关或者调节的球阀，可实现远程智能控制。 美国威盾VTON气动三片式球阀，气动不锈钢球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 二、进口气动三片式球阀产品参数 公称通径DN(mm) | DN6-DN100 | 材料\\材料代号 | C | P | R | | 主
要
零
件 | 阀体 | WCB | CF8 304 | CF8M 316 | | 球板 | WCB | CF8 304 | CF8M 316 | | 阀杆 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | | 密封圈 | 增强聚四氟乙烯 对位聚笨 | 填料 | 聚四氟乙烯 柔性石墨 | 适
用 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | | 适用温度 | -28℃～350℃ | 控制型式 | 双作用/单作用 | 作用型式 | 切断/调节 | 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | 回信电压 | AC220V/DC24V | 工作介质 | 净化压缩压气 | 执行器 | 型号 | GT系列、HY系列 | 气源压力 | 0.4～0.7MPa | 二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 |

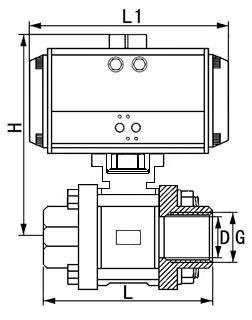

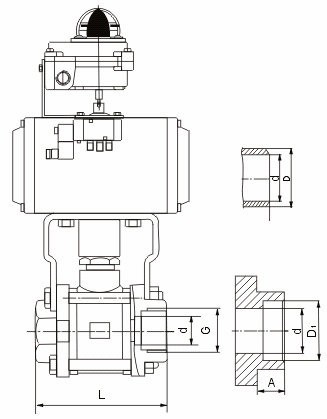

三、进口气动三片式球阀尺寸图

公称通径DN(mm) | 尺 寸(mm) | 三段式 | 对焊式 | 承插焊式 | G | L | d | L | d | D | L | d | D1 | A | 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 | 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | | | | | 80 | 3 | 206 | 78 | 222 | 78 | 94 | | | | | 100 | 4 | 240 | 98 | 273 | 98 | 124 | |
| | |
|
