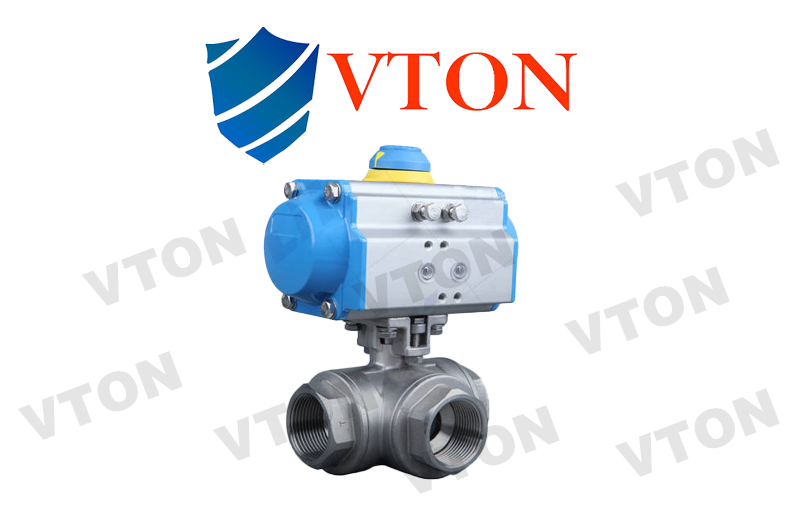

一、进口气动三通内螺纹球阀概述 品牌：美国威盾VTON 进口气动三通内螺纹球阀，Pneumatic three-way thread ball valve，也叫气动三通小口径球阀，气动三通丝扣球阀，气动不锈钢三通球阀，是指有气动执行器和内螺纹的三通球阀组成，一般是小口径DN10-50，有气动执行器来控制三通球阀的合流或者分流，换向的球阀。适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。 美国威盾VTON气动三通三片式球阀分为“L型气动三片式球阀”与“T型气动螺纹球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，气动三通内螺纹球阀安装方便。 二、进口气动三通内螺纹球阀产品特点 （1）气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
三、进口气动三通内螺纹球阀 主要技术参数及性能 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | 阀体形式 | 三段式分体式阀体 | 连接形式 | 螺纹式、焊接式 | 阀芯形式 | "O"型球形阀芯 | 动作范围 | 0～90° | 泄露量Q | 小于额定KV0.01% (软密封：零泄漏) | 基本误差 | 带定位器：小于全行程的±2% | 死区 | 带定位器：小于全行程的±2% | 可调范围 | 250：1 | 配置执行机构 | GT、AT、ST、SR系列单双作用气动执行器 | 控制方式 | 开关两位控制、4～20mA模拟量信号控制 |
四、气动三通内螺纹球阀 主要零件材料
执行器型号 | GT、AT、ST、SR系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa | | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 环境温度 | -30～+70℃ | | 作用形式 | 单作用执行机构、双作用执行机构 | | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | | 采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。 |
|
|
五、进口气动三通内螺纹球阀 主要零件材料 零件名称 | 材料名称 | 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) | 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L | 阀杆 | 2Cr13 | 304 | 316 | 316L | 密封圈 | 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 | 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
六、进口气动三通内螺纹球阀安装连接尺寸
L型三通内螺纹球阀主要外形和连接尺寸单位（mm）： 通径DN | d | G | L | L1 | H | W | Mm25 | in | 15 | 1/2″ | 12 | G1/2″ | 60 | 30 | 110 | 140 | 20 | 3/4″ | 15 | G3/4″ | 74 | 37 | 115 | 140 | 25 | 1″ | 20 | G1″ | 80 | 40 | 120 | 140 | 32 | 1 1/4″ | 25 | G1 1/4″ | 104 | 52 | 135 | 164 | 40 | 1 1/2″ | 34 | G1 1/2″ | 114 | 57 | 145 | 164 | 50 | 2″ | 48 | G2″ | 140 | 70 | 190 | 190 |
L型三通内螺纹球阀主要外形和连接尺寸单位（mm）： 通径DN | d | G | L | L1 | H | W | Mm25 | in | 15 | 1/2″ | 12 | G1/2″ | 72 | 36 | 130 | 140 | 20 | 3/4″ | 15 | G3/4″ | 85 | 42 | 135 | 140 | 25 | 1″ | 20 | G1″ | 91 | 46 | 139 | 140 | 32 | 1 1/4″ | 25 | G1 1/4″ | 110 | 55 | 158 | 164 | 40 | 1 1/2″ | 32 | G1 1/2″ | 122 | 61 | 165 | 164 | 50 | 2″ | 38 | G2″ | 145 | 72 | 202 | 190 |
|
