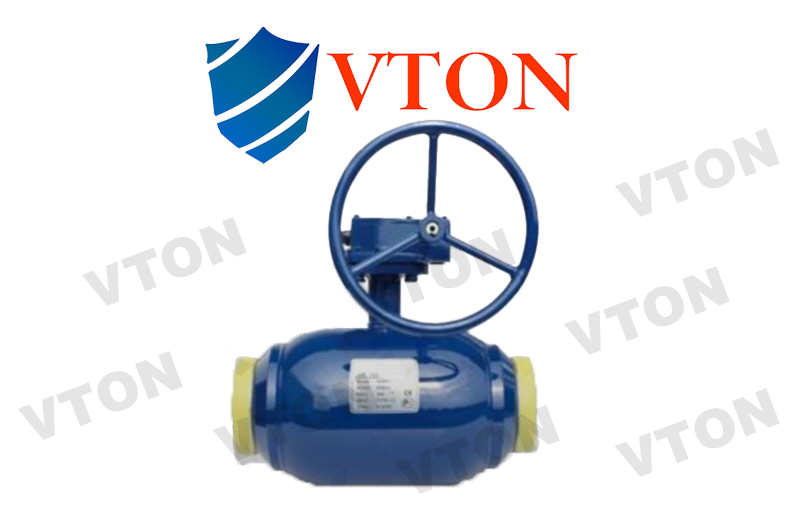

一、进口全焊接球阀概述 品牌：美国威盾VTON 进口全焊接球阀，也叫焊接式球阀，对焊球阀，是指采用碳钢无缝钢管压制成型整体式，以不锈钢为球体，采用全焊接的连接方式，采用碳强化PTFE斜面弹性密封圈负压在球面上，用于热水、蒸汽等管道介质，使密封达到零泄漏的球阀。 美国威盾VTON全焊接球阀主要应用领域： 1、城市燃气:燃气输出管道、主干线及个支线供应管道等。 2、集中供热:大型供热设备输出管线、主干线、支线。 热交换机:管道及各回路启闭。 3、钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。 4、各种工业设备：各种热处理管道、各种工业煤气和热力管道。 二、进口全焊接球阀产品特征： 1. 全焊接球阀采用碳钢无缝钢管压制成型整体式焊接球阀。 2. 全焊接球阀阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。 3. 全焊接球阀密封采用碳强化PTFE斜面弹性密封圈负压在球面上，使密封达到零泄漏，使用寿命长等优点。 4. 全焊接球阀结构紧凑、重量轻、易于保温、便于安装。此阀一般水平安装。 5、全焊接球阀自救阀座
垂直装置和加长阀杆
特殊端口和通径
抗静电装置
阀杆能紧急处理油脂
阀座润滑剂和紧急密封剂设备
金属对金属阀座密封
双切断和排放
双活塞作用阀座
带有石墨垫圈的安全防火设计
阀座密封用塑料聚合物
球体和阀杆无电镀镍 三、进口全焊接球阀产品特性： 1、公称通经：DN15-DN1400 美标1/2” ~ 56”
2、压力范围：PN 16 ~ 420, ANSI Class 150 ~2,500
3、工作温度：-29℃(-20℉) ~ +200℃(392℉)
4、操作方式：手柄、齿轮（垂直/水平）、电动 5、阀体：碳钢ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 6、球体：不锈钢304或316
7、阀座：金属阀座带有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等。 8、适应介质：供热管道，液化天然气/液化石油气体, 石油化工，钢铁厂，石油/汽油等
四、进口全焊接球阀安装说明 1、球阀可安装在任何位置，阀门的任何一端均可作为上游端。 2、在安装阀门时阀球应保持在全开位，否则将导致阀门的损坏。 3、如果在阀门安装时，阀球必须保持在关位，请将暴露在外的阀球表面涂上油脂。这样可保护阀球不被飞溅的焊渣损坏。 4、请勿长时间将阀门放置在半开位状态。 5、对无接管的对焊联端阀门，请切勿在阀球关位安装阀门 6、焊接说明： 在预热、焊接或热应力释放时，距焊缝3”以外阀体上的任何点处温度均不能超过400 F（200℃〕。请用测温色笔检验温度。在把球阀最终焊接在管线之前，应用1”宽的保护带盖上阀门密封自三点钟至九点钟区域（阀球与阀座之间的密封和阀座与端部之间的密封〕。这样有助于防止任何杂质落入这个区域,在开工或试压之前，管线系统应清除杂质。 五、美国威盾VTON全焊接球阀使用业绩 Exxon Mobil 埃克森美孚 Royal Dutch/Shell Group 皇家荷兰壳牌集团 Tokyo Electric Power 东京电力 Duke Energy 杜克能源 Thyssen Krupp 蒂森克虏伯 Electricite De France 法国电力 TXU 德州公用 Gazprom 俄罗斯天然气 Emerson Electric 艾默生电气 Huaneng Thermal Power华能热电 China Datang Group Corporation中国大唐 Gaz de France 法国煤气 YANGQUAN COAL阳泉煤业 Shanghai gas上海燃气 PetroChina Co Ltd中国石油 |
