一、进口电动衬氟调节阀概述

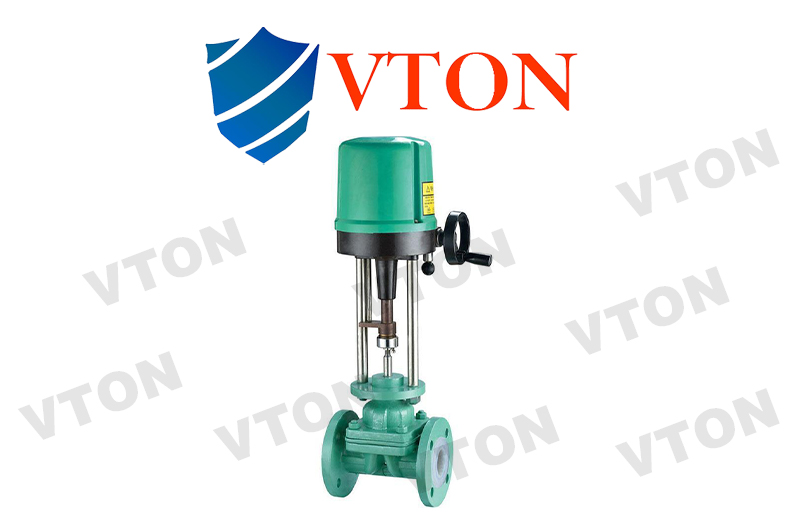

进口电动衬氟调节阀---美国威盾VTON品牌，Electric fluorine lining control valve，由低流阻直通衬聚四氟乙烯的单座阀，或与低流阻陈四氟套筒阀配用威盾3系列直行程电动执行机构组成，电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，阀体全衬四氟，耐强酸碱，耐腐蚀，实现对强酸碱腐蚀性介质的压力、流量、温度、液位等参数的调节。广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

二、进口电动衬氟调节阀主要技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性
配置执行器类别	威盾3810系列、PSL系列等电动执行器
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、进口电动衬氟调节阀主要零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

四、进口电动衬氟调节阀主要性能指标

项目			指标值
基本误差%			配V3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
