一、进口升降式止回阀概述

品牌:美国威盾VTON

进口升降式止回阀,Lift check valve,是指阀瓣利用流体压差和自身的重量实现升降,来防止介质倒流的止回阀,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备。具有结构简单,动作可靠,维修方便等优点,广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中。

美国威盾VTON升降式止回阀原理是当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。主要产品有:升降式法兰止回阀,铸钢升降式止回阀,不锈钢升降式止回阀,水用升降式止回阀,蒸汽用升降式止回阀,气体用升降式止回阀。



二、进口升降式止回阀产品参数

1、口径:DN15-3000,1/4-100寸

2、压力:PN0.6-PN320;Class150LB-2500LB;JIS10K-20K

3、温度:-196℃-550℃

4、阀体材质:铸铁,球铁,铸钢,不锈钢,铬钼钢

5、密封面:堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢

6、垫片:钢带石墨参缠绕、聚四氟乙烯

7、连接方式:法兰,螺纹、焊接

8、使用介质:水、蒸汽、油品等

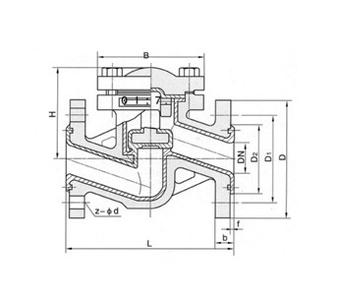

三、进口升降式止回阀主要外形和连接尺寸

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

PN16

15

130

95

65

45

14

4-14

77

20

150

105

75

55

14

4-14

77

25

160

115

85

65

14

4-14

80

32

180

135

100

75

16

4-18

85

40

200

145

110

85

16

4-18

95

50

230

160

125

100

16

4-18

105

65

290

180

145

120

18

4-18

120

80

310

195

160

135

20

8-18

130

100

350

215

180

155

20

8-18

140

125

400

245

210

185

22

8-18

155

150

480

280

240

210

24

8-23

180

200

600

335

295

265

26

12-23

215

250

730

405

355

320

30

12-25

260

300

850

460

410

375

34

12-25

315

PN25

15

130

95

65

45

16

4-14

100

20

150

105

75

55

16

4-14

105

25

160

115

85

65

16

4-14

120

32

180

135

100

78

18

4-18

130

40

200

145

110

85

18

4-18

135

50

230

160

125

100

20

4-18

149

65

290

180

145

120

22

8-18

160

80

310

195

160

135

22

8-18

169

100

350

230

190

160

24

8-23

194

125

400

270

220

180

28

8-25

222

150

480

300

250

218

30

8-25

255

200

600

360

310

278

34

12-25

305

250

730

425

370

332

36

12-30

355

300

850

485

430

390

40

16-30

410
