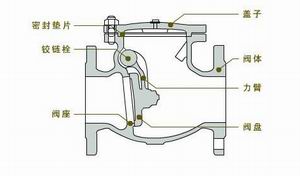

一、进口旋启式止回阀概述 品牌：美国威盾VTON 进口旋启式止回阀，Swing check valve，是指采用内装摇臂旋启式结构，依靠阀瓣的摆动来实现对介质的流体和防止倒流的阀门。 美国威盾VTON旋启式止回阀主要产品有：铸钢旋启式止回阀，不锈钢旋启式止回阀，旋启式法兰止回阀，水用旋启式止回阀，油用旋启式止回阀，蒸汽用旋启式止回阀；适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。 可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 二、进口旋启式止回阀产品参数 1、口径：DN15-3000，1/4-100寸 2、压力：PN0.6-PN320；Class150LB-2500LB；JIS10K-20K 3、温度：-196℃-550℃ 4、阀体材质：铸铁，球铁，铸钢，不锈钢，铬钼钢 5、密封面：堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢 6、垫片：钢带石墨参缠绕、聚四氟乙烯 7、连接方式：法兰，螺纹、焊接 8、使用介质：水、蒸汽、油品等 三、进口旋启式止回阀产品特征 1、旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。 2、旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。 3、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。 4、适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 四、进口旋启式止回阀结构尺寸图
PN1.6MPa～PN2.5MPa连接尺寸 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) | PN16 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 | 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 | 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 | 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 | 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 | 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 | 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 | 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 | PN25 | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 | 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 | 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 | 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 | 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 | 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 | 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 | 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 | 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 | 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 | 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 | 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 |
PN4.0MPa～PN6.4MPa连接尺寸 公称通径DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H | WT(Kg) | PN40 凹凸法兰 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | 169 | 22 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | 173 | 20 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | 185 | 38 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | 220 | 61 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-Φ25 | 248 | 96 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | 270 | 132 | 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | 342 | 213 | 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-Φ34 | 401 | 297 | 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-Φ34 | 423 | 372 | 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | 455 | 415 | 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 | 510 | 480 | PN64凹凸法兰 | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | 177 | 27 | 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | 197 | 37 | 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | 212 | 57 | 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | 248 | 89 | 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-Φ30 | 296 | 135 | 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | 330 | 184 | 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | 385 | 266 | 250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-Φ41 | 445 | 396 | 300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-Φ41 | 474 | 643 | 350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | 514 | 815 | 400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 | 616 | 1234 |
|
