一、进口消声止回阀概述

品牌:美国威盾VTON

进口消声止回阀,Silencing check valve,阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。消声止回阀具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。



二、进口消声止回阀产品技术参数

公称压力:1.0~1.6MPa

公称通径:40~2000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

阀体材质:铸铁,球铁,铸钢,不锈钢

密封:丁腈橡胶

连接方式:法兰



三、进口消声止回阀产品特征

1、消声止回阀阀体内腔采用流线型设计,流量按100%设计,减少急弯、拐角、尖凸,从而减少流体的阻力。
2、消声止回阀阀瓣前后设计为锥形,使流体阻力大大减少,又减少了因紊流所产生的噪声。
3、瓣关闭的行程短,只有公称通径的1/4,减少了阀瓣的关闭时间,减少了水锤的产生。
4、消声止回阀阀使用弹簧加速阀瓣关闭速度、降低水锤产生。
5、消声止回阀阀瓣为空心薄壳结构,减少阀瓣的惯性,不但使阀瓣关闭时能迅速启动,也减少了关闭时的冲击噪声
6、消声止回阀可以垂直、水平、倾斜以及任何角度安装。

7、消声止回阀结构紧凑、零件少、体积少、重量轻、外型美观。
7、消声止回阀内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性。

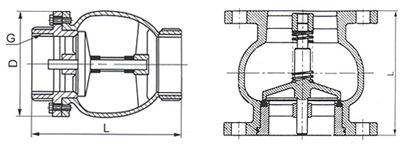

四、进口消声止回阀结构尺寸图

公称压力PN(MPa)

公称通径DN(mm)

尺寸 (mm)

L

D

K

b

z-d

1.0

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

28

8-22

250

310

390

350

28

12-22

300

320

440

400

28

12-22

350

380

500

460

30

16-22

400

405

565

515

32

16-26

450

430

615

565

32

20-26

500

450

670

620

34

20-26

600

510

780

725

36

20-30

1.6

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

30

12-22

250

310

405

355

32

12-26

300

320

460

410

32

12-26

350

380

520

470

36

16-26

400

405

580

525

38

16-30

450

430

640

585

40

20-30

500

450

715

650

42

20-33

600

510

840

770

48

20-36
