进口衬氟止回阀 一、进口衬氟止回阀概述 品牌：美国威盾VTON 进口衬氟止回阀Fluorine lining check valve，是指阀体内腔表面覆有聚四氟乙烯，具有强度高、耐腐蚀性能好的特点，专用于控制强腐蚀性和强酸碱性介质，防止介质倒流的阀门； 美国威盾VTON衬氟止回阀阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠。除了阀体，阀瓣外，复位弹簧也全部包衬了耐强腐蚀的四氟，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。主要产品有：衬氟止回阀，衬里止回阀，全衬止回阀，衬氟逆止阀，衬氟单向阀，衬氟法兰止回阀，衬氟升降式止回阀，衬氟旋启式止回阀。 二、进口衬氟止回阀零件材料 零件名称 | 灰铸铁 | 不锈钢 | 不锈耐酸不锈钢 | 超低碳不锈耐酸不锈钢 | Z | C | P | R | PL | RL | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 口径 | DN15-500 | 压力 | PN0.6-1.6 | 温度 | -40-12℃ | 连接方式 | 法兰 | 适用介质 | 一般腐蚀性流体介质 |

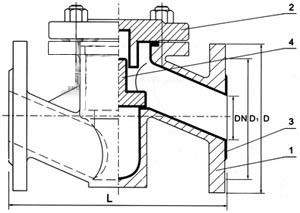

三、进口衬氟止回阀结构尺寸图
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 | 32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 | 40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 | 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 | 65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 | 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 | 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 | 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 | 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 | 200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 | 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 | 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 | 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 | 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 | 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | / | / | / | / | / | / | 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | / | / | / | / | / | / |
|
