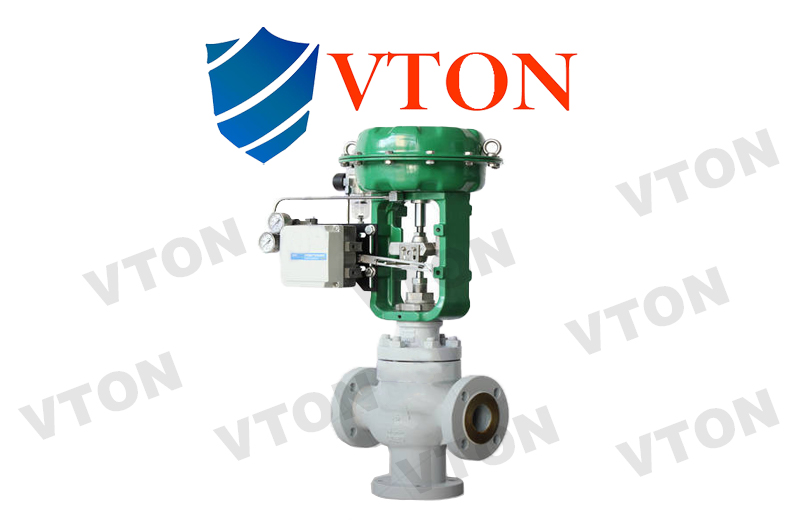

一、进口气动笼式调节阀概述 进口气动笼式调节阀，Pneumatic cage type regulating valve，美国威盾VTON品牌，也叫气动套筒调节阀，是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。密封型式采用单座密封，流量特性曲线精度高，符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。对高压差流体介质的温度，压力，流量根据输入模拟信号进行自动化调节。 美国威盾VTON气动笼式调节阀有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；气动笼式调节阀泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择。 二、气动笼式调节阀 主要零件材料 零件名称 | 材料 | 温度范围 | 阀体上阀盖 | HT200 | -20～200℃ | ZG230-450 | -40～450℃ | ZG1Cr18Ni9Ti | -250～550℃ | ZG0Cr18Ni12Mo2Ti | -250～550℃ | 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ | 0Cr18Ni12Mo2Ti | -250～550℃ | 填 料 | 聚四氟乙烯 | -40～200℃ | 膜 片 | 丁晴橡胶夹增强涤沦织物 | | 压缩弹簧 | 60Si2Mn | | 膜 盖 | A3 | |
三、气动笼式调节阀 主要技术参数 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司
商洽生产 | 额定流量
系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | 公称压力MPa | 0.6 1.6 4.0 6.4 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | | 流量特性 | 直线、等百分比、快开型 | 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | 阀体材质 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 阀体型式 | 直通单座铸造球型阀 | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | 可调比R | 50:1 | 气源接头 | M16×1.5 |
