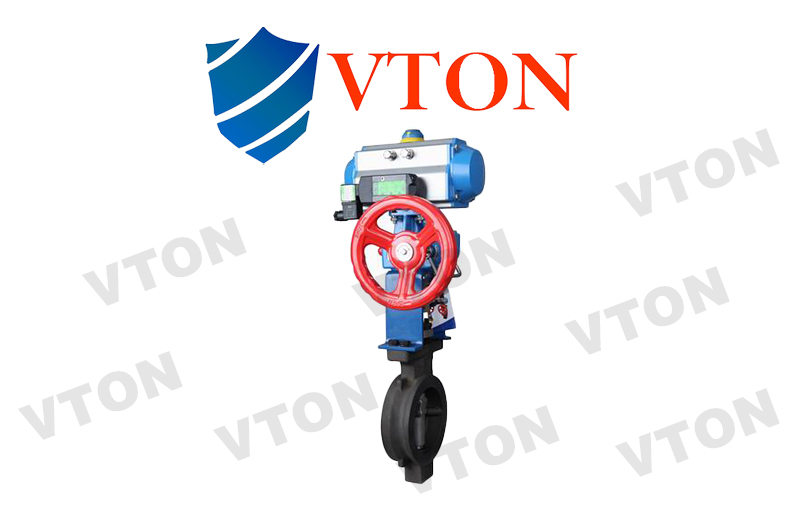

一、进口气动调节蝶阀概述 进口气动调节蝶阀，Pneumatic control Butterfly valve，美国威盾VTON品牌，也叫进口气动蝶阀调节型，由美国威盾VTON气动执行机构及金属密封(或软密封)蝶阀阀体组成，外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，对介质的压力，流量和温度进行调节的蝶阀。结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。 美国威盾进口气动调节蝶阀主要分为金属硬密封调节蝶阀和橡胶四氟软密封调节阀蝶阀； 金属硬密封调节蝶阀选用三偏心硬密封阀体，适用于高温高压工况； 橡胶四氟软密封调节蝶阀选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），适用于干净介质可。 因此进口气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 二、进口气动调节蝶阀主要特点： 1、气动调节蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、气动调节蝶阀阀体采用不锈钢弹性金属硬密封结构，无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、气动调节蝶阀的三维偏心距，经过严格的计算，密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、气动调节蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、气动调节蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、气动调节蝶阀阀体耐高温、耐低温、耐腐蚀性。 三、进口气动调节蝶阀调节机构主要技术参数 公称通径 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 额定流量系数Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | 公称压力 MPa | 0.6 | 额定转角 ° | 70 | 信号压力 KPa | 20～100 | 流量特性 | 近似等百分比 | 介质温度 ℃ | -20～200(常温) ； -40～450(中温) ； -40～600(高温) | 接管法兰 | 按JB78-59对夹式法兰连接 | 信号连接螺孔 | M16×1.5 | 配用执行机构 | 薄膜式 | VMA-2 | VMA-3 | VMA-4 | VMA-5 | | 活塞式 | | ZSC-45 | 阀体材质 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | 可配附件 | 手轮、定位器、空气过滤减压器等。 |
薄膜式执行机构主要技术参数 型 号 | VMA-2 | VMA-3 | VMA-4 | VMA-5 | 有效面积 cm2 | 280 | 400 | 630 | 1000 | 行 程 mm | 16 | 25 | 40 | 60 | 弹簧范围 KPa | 20～100 ； 40～200 ； 20～60 ； 60～100 |
活塞式执行机构主要技术参数
型 号 | 活塞直径 mm | 有效面积 cm2 | 最大行程 mm | 最大操作压力 KPa | 最大输出力 N | ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
性能指标
执 行 机 构 | 薄膜式执行机构 | 活塞式执行机构 | 类 别 | 不带定位器 | 带定位器 | 带定位器 | 弹簧范围 KPa | 20～100 40～200 | 20～60 60～100 | 项 目 | 基 本 误 差% | ±8 | - | ±2.0 | ±2.0 | 回 差% | 6 | - | 2.0 | 2.0 | 死 区% | 5 | - | 0.8 | 0.8 | 始终点偏差% | 气 开 | 始点 | ±4.0 | ±4.0 | ±2.0 | ± | 终点 | ±8 | ±8 | 气 关 | 始点 | ±8 | ±8 | 终点 | ±4.0 | ±4.0 | 额定转角偏差% | ±2.5 | 允许泄漏量1/h | 2×10-2×阀的额定容量 |
|
