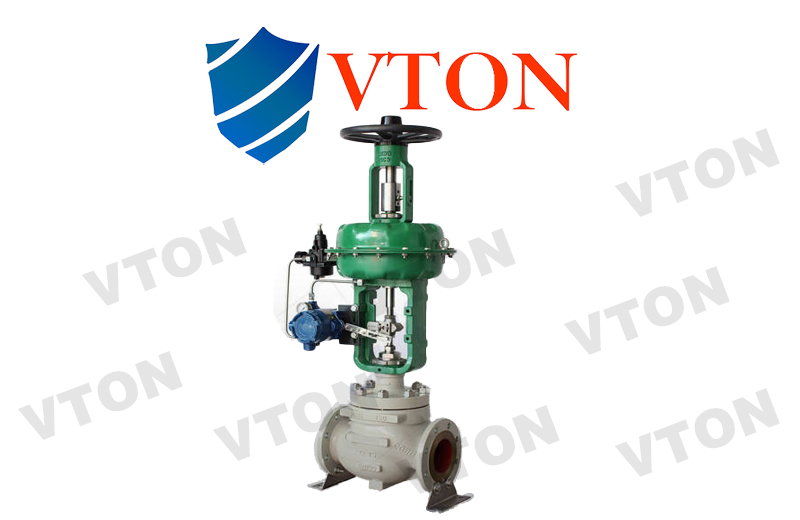

一、进口气动蒸汽调节阀概述 进口气动蒸汽调节阀，Pneumatic steam regulating valve，美国威盾VTON品牌，也叫进口气动蒸汽控制阀，蒸汽气动调节阀，气动薄膜蒸汽调节阀，以空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的4-20ma或者1-10v控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。 二、进口气动蒸汽调节阀的特点： 1、控制简单，反应快速，且本质安全，不需另外再采取防爆措施。 2、顶导向单座调节阀，结构紧凑，部件少、易维修。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、可调范围大，固有可调比为50。
5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
6、金属阀芯适用多种工作场合，达IV级泄漏标准，软密封结构阀芯达VI级泄漏标准。 三、进口气动蒸汽调节阀技术参数 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | 执行器型号 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | 压盖形式 | 螺栓压紧式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 阀芯形式 | 单座式、套筒式 | 流量特性 | 等百分比、直线性 |
进口气动蒸汽调节阀执行机构 配置执行器类别 | VPA/B多弹簧簿膜执行机构 | 执行器型号 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 | 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | 供气压力 | 140～400KPa | 气源接口 | RC1/4" | 环境温度 | -30～+70℃ | 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
进口气动蒸汽调节阀性能指标 项目 | 不带定位器 | 带定位器 | 基本误差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死区% | 3.0 | 0.4 | 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 | 始点 | ±5.0 | ±1.0 | 气关 | 始点 | ±5.0 | ±1.0 | 终点 | ±2.5 | ±1.0 | 额定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×阀额定容量 | 可调范围R | 30：1 |
四、美国威盾VTON气动笼式调节阀主要业绩 杭州娃哈哈集团、清华大学，中科院，华能国际电力股份有限公司、中国石油天然气集团公司、中国葛洲坝水利水电工程集团有限公司、埃克森美孚、宝钢集团有限公司、上海华亭化工厂有限公司、北京化工厂、 广州市自来水公司、江铜集团贵溪冶炼厂、九江有色金属冶炼有限公司。
|
