一、进口对夹式硬密封蝶阀产品概述

品牌:美国威盾VTON

进口对夹式硬密封蝶阀,Wafer type hard sealing butterfly valve也叫双偏心硬密封蝶阀,金属硬密封蝶阀,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构的蝶阀,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。



二、进口对夹式硬密封蝶阀产品特点

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、对夹式硬密封蝶阀密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、对夹式硬密封蝶阀蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、对夹式硬密封蝶阀大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用



三、进口对夹式硬密封蝶阀性能参数

规格类型

PN10-40铸钢型

PN10-40不锈钢型

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤300

适用介质

水、油品、蒸汽等

材料

阀体、蝶板

铸钢

奥氏体不锈钢

阀杆

40Cr

奥氏体不锈钢

密封面配对材料

不锈钢/不锈钢

不锈钢/司太立

填料

柔性石墨

聚四氟乙烯

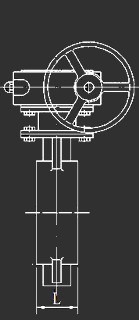

四、进口对夹式硬密封蝶阀主要外形和连接尺寸




■ PN10连接尺寸

单位:mm



规格DN

D

D1

D2

H

法兰L

对夹L

B

H0

n-d

50

165

125

99

83

108

43

150

390

4-18

65

185

145

118

93

112

46

150

405

4-18

80

200

160

132

100

114

49

150

430

4-18

100

220

180

156

110

127

56

150

470

8-18

125

250

210

184

125

140

64

300

615

8-18

150

285

240

211

143

140

70

300

645

8-23

200

340

295

266

170

152

71

300

770

8-23

250

395

350

319

196

165

76

300

865

12-23

300

445

400

370

223

178

83

300

950

12-23

350

505

460

429

253

190

92

300

995

16-23

400

565

515

480

283

216

102

380

1115

16-25

450

615

565

530

308

222

114

380

1190

20-25

500

670

620

582

336

229

127

380

1305

20-25

600

780

725

682

390

267

154

380

1365

20-30

700

895

840

794

398

292

165

450

1550

24-30

800

1015

950

901

508

318

190

450

1665

24-34

900

1115

1050

1001

558

330

203

570

1870

28-34

1000

1230

1160

1112

625

410

216

570

1970

28-36

1200

1450

1380

1325

725

470

254

570

2240

32-39



■ PN16连接尺寸

  单位:mm



规格DN

D

D1

D2

H

法兰L

对夹L

B

H0

n-d

50

165

125

99

83

108

43

150

390

4-18

65

185

145

118

93

112

46

150

405

4-18

80

200

160

132

100

114

49

150

430

8-18

100

220

180

156

110

127

56

150

470

8-18

125

250

210

184

125

140

64

300

615

8-18

150

285

240

211

143

140

70

300

645

8-23

200

340

295

266

170

152

71

300

770

12-23

250

405

355

319

203

165

76

300

865

12-23

300

460

410

370

230

178

83

300

950

12-27

350

520

470

429

260

190

92

300

995

16-27

400

580

525

480

290

216

102

380

1115

16-27

450

640

585

548

320

222

114

380

1190

20-30

500

715

650

609

358

229

127

380

1305

20-30

600

840

770

720

420

267

154

380

1365

20-36

700

910

840

794

455

292

165

450

1550

24-36

800

1025

950

901

513

318

190

450

1665

24-39

900

1125

1050

1001

563

330

203

570

1870

28-39

1000

1255

1170

1112

628

410

216

570

1970

28-42

1200

1485

1390

1328

743

470

254

570

2240

32-48



■ PN25连接尺寸

单位:mm



规格DN

D

D1

D2

H

法兰L

对夹L

B

H0

n-d

50

165

125

99

83

108

43

150

390

4-18

65

185

145

118

93

112

46

150

405

8-18

80

200

160

132

100

114

49

150

430

8-18

100

235

190

156

118

127

56

300

470

8-23

125

270

220

184

135

140

64

300

615

8-27

150

300

250

211

150

140

70

300

645

8-27

200

360

310

274

180

152

71

300

770

12-27

250

425

370

330

213

165

76

300

865

12-30

300

485

430

389

243

178

83

300

950

16-30

350

555

490

448

278

190

92

380

995

16-36

400

620

550

503

310

216

102

380

1115

20-36

450

670

600

548

335

222

114

380

1190

20-36

500

730

660

609

365

229

127

380

1305

20-39

600

845

770

720

423

267

154

450

1365

24-42

700

960

875

820

480

292

165

450

1550

24-48

800

1085

990

928

543

318

190

570

1665

28-48

900

1185

1090

1028

593

330

203

570

1870

28-56

1000

1320

1210

1140

660

410

216

570

1970

32-56

1200

1530

1420

1350

765

470

254

570

2240

32-56



■ PN40连接尺寸

 单位:mm



规格DN

D

D1

D2

H

L

B

H0

n-d

100

235

190

156

118

190

300

470

8-23

125

270

220

184

135

200

300

615

8-27

150

300

250

211

150

230

300

645

8-27

200

375

320

284

188

240

300

770

12-30

250

450

385

345

225

250

300

865

12-33

300

515

450

409

258

270

380

950

16-33

350

580

510

465

280

290

380

995

16-37

400

660

585

535

330

310

380

1115

16-39

450

685

610

560

343

330

380

1190

20-39

500

755

670

615

378

350

450

1305

20-42

600

890

795

735

445

390

450

1365

20-48

700

995

900

835

498

430

570

1550

24-48

800

1140

1030

960

570

470

570

1665

24-58
