一、进口直通隔膜阀产品概述 品牌：美国威盾VTON 进口直通式隔膜阀, Straight through diaphragm valve，也叫直通式隔膜阀，是指结构形式与闸阀相似，直通的阀体通道，利用膜片的上升和下压来实现阀门的开启和关闭，专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路的隔膜阀。 二、进口直通隔膜阀产品特点 1. 直通隔膜阀弹性密封的开闭件，确保没有内漏； 2. 直通隔膜阀流线型的流道，使得压力损失小； 3. 直通隔膜阀没有填料函，因此没有外漏； 4. 直通隔膜阀阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀; 5. 直通隔膜阀隔膜可更换，维护费用低； 6. 直通隔膜阀衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。 三、进口直通隔膜阀技术参数 适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6 衬里层：电火花检测 试验与检验按DIN标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 进口直通式隔膜阀结构特点：隔膜阀是一种特殊形式的截断阀： 四、进口直通隔膜阀主要零件材料: 名称 | 材料 | 阀体 | J型：灰铸铁/硬橡胶 W型：灰铸铁 | 阀盖 /阀瓣/手轮 | 灰铸铁 | 隔膜 | 天然橡胶 | 阀杆 | 碳钢 |

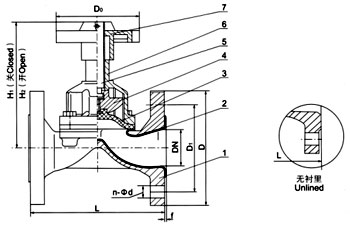

五、进口直通隔膜阀主要外形尺寸和连接尺寸 （mm）
公称通径 （DN） | 公称压力（MPa） | 工作压力 （MPa） | L | D | D1 | Z-Φ | f | H1 | H2 | D0 | 重量 （Kg） | 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 75 | 2.5 | 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 75 | 3 | 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 85 | 4 | 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 120 | 6.5 | 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 120 | 7.5 | 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 120 | 10 | 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 | 80 | 254 | 200 | 160 | 8-18 | 2 | 198 | 273 | 230 | 23.5 | 100 | 305 | 220 | 180 | 8-18 | 2 | 266 | 320 | 280 | 34 | 125 | 356 | 250 | 210 | 8-18 | 3 | 319 | 386 | 280 | 44 | 150 | 406 | 285 | 240 | 8-22 | 3 | 380 | 453 | 368 | 67.5 | 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 506 | 626 | 400 | 141.5 | 250 | 635 | 395 | 350 | 12-22 | 3 | 598 | 734 | 500 | 229 | 300 | 0.4 | 749 | 445 | 400 | 12-22 | 3 | 698 | 778 | 560 | 321 | 350 | 749 | 505 | 460 | 16-22 | 3 | 723 | 883 | 560 | 360 | 采用标准 | 设计制造： BS5156结构长度：BS5156（短结构）法兰：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 |
|
