一、进口衬胶隔膜阀产品概述 品牌：美国威盾VTON 进口衬胶隔膜阀，Rubber lined diaphragm valve，也叫衬橡胶隔膜阀，衬胶法兰隔膜阀，衬里隔膜阀，全衬隔膜阀，是指启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏的阀门。专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路（≤85℃、≤100℃、≤120℃、≤150℃，按照衬里和隔膜材料) 二、进口衬胶隔膜阀产品特点 1、衬胶隔膜阀弹性密封的开闭件，确保没有内漏；
2、衬胶隔膜阀流线型的流道，使得压力损失小；
3、衬胶隔膜阀没有填料函，因此没有外漏；
4、衬胶隔膜阀阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
5、衬胶隔膜阀隔膜可更换，维护费用纸；
6、衬胶隔膜阀衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性； 三、进口衬胶隔膜阀主要零件材料 1 | 阀 体 | 铸铁、球墨铸铁、碳钢、不锈钢 | 2 | 衬 里 | 无衬里、橡胶 | 3 | 隔 膜 | 橡胶 | 4 | 阀 瓣 | 铸铁 | 5 | 阀 盖 | 铸铁、球墨铸铁、碳钢、不锈钢 | 6 | 阀 杆 | 碳钢、不锈钢 | 7 | 手 轮 | 铸铁 |
四、进口衬胶隔膜阀主要性能规范 试验压力 (MPa) | 公称压力 PN(MPa) | 0.6 | 1.0 | 壳体试验压力 PT | 0.9 | 1.5 | 密封试验压力(液) | 0.66 | 1.1 | 密封试验压力(气) | 0.5-0.7 | 适用介质 | 无衬里 | 衬胶 | 衬氟 | 非腐蚀性流体 | 一般腐蚀性流体 | 强腐蚀性流体 | 适用温度 | ≤100℃ | ≤80℃ | -50-150℃ |
|
|
|
|
|

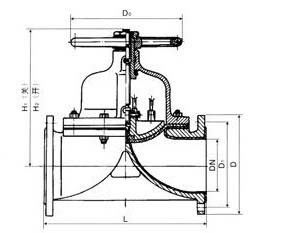

五、进口衬胶隔膜阀尺寸图
型号 | 公称通径DN(mm) | 尺寸(mm) | L | D1 | D | D0 | Z-φd | H | H1 | PN6 | 25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 | 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | 65 | 250 | 145 | 180 | 200 | 4-φ18 | 302 | 225 | 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | 150 | 460 | 240 | 280 | 320 | 8-φ23 | 331 | 464 | 200 | 570 | 295 | 335 | 400 | 8-φ23 | 518 | 638 | 250 | 680 | 350 | 390 | 500 | 12-φ23 | 598 | 734 | 300 | 790 | 400 | 440 | 560 | 12-φ23 | 698 | 778 | 350 | 900 | 460 | 500 | 560 | 16-φ23 | 723 | 883 | 400 | 1000 | 515 | 565 | 640 | 16-φ25 | 868 | 1078 | PN10 | 25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 | 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | 65 | 250 | 145 | 180 | 200 | 4-φ18 | 202 | 236 | 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | 150 | 460 | 240 | 280 | 320 | 8-φ23 | 384 | 464 |
|
