一、进口气动温度调节阀概述

品牌：美国威盾VTON

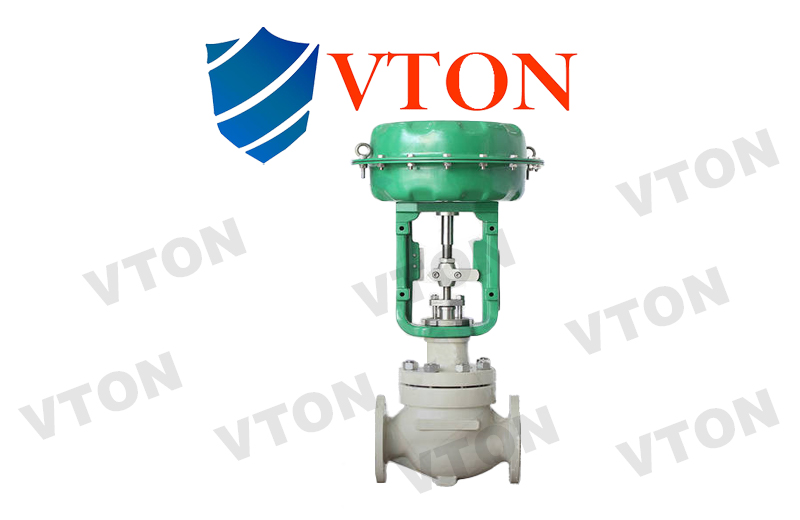

进口气动温度调节阀，Pneumatic temperature control valve，也叫进口气动温度控制阀，由气动薄膜多弹簧执行机构和精小型单座阀组成，以压缩空气为动力源，借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动气动执行器，来对阀芯的开度进行调节，对介质的温度进行自动化控制的温度调节阀。

进口气动温度调节阀使用于各种温度等级的温度调节，有PN1.6、4.0、6.4、16、25MPa。

适用于水、蒸汽、各种气体、液体的温度调节阀。

二、进口气动温度调节阀结构特征

型    式：直通单座铸造球型阀

公称通径：10、15、20、25、32、40、50、65、80、100、125、150、200mm

公称温度：PN1.6、4.0、6.4、16、25MPa

法兰标准：ANSI B16.5 ，JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、铬钼钢等

上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型

三、进口气动温度调节阀阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

四、进口气动温度调节阀的执行机构

型    式：美国威盾VTON多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气温度：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

五、美国威盾VTON气动温度调节阀主要业绩

红塔集团，北京科兴生物，上海天工化工厂，巴西石油，清华大学，中国电建，华能国际电力股份有限公司、中国石油天然气集团公司、青岛锅炉厂、燕山石化、宝钢集团有限公司、上海华亭化工厂有限公司、上海染料化工厂、 广州市自来水公司、深特气体有限公司、九江有色金属冶炼有限公司。
