一、进口内螺纹隔膜阀产品介绍 品牌：美国威盾VTON 进口内螺纹隔膜阀，Internal thread diaphragm valve，也叫丝扣隔膜阀，内丝隔膜阀，内螺纹不锈钢隔膜阀，是指采用内螺纹的连接方式，一般是小口径隔膜阀，启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开的隔膜阀，专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
内螺纹隔膜阀采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。内螺纹隔膜阀用于含硬质悬浮物的介质；由于内螺纹隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。 二、进口内螺纹隔膜阀产品参数

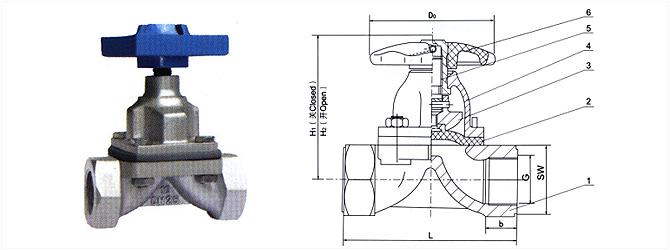

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
EG11W内螺纹隔膜阀用途 本阀适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6 三、进口内螺纹隔膜阀材料 阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁 EG11W内螺纹隔膜阀测试 衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1 四、进口内螺纹隔膜阀主要尺寸参数
公称通径 | 公称压力
MPa | 工作压力
MPa | L
mm | SW
mm | b
mm | H1
mm | b
mm | D0
mm | 质量
Kg/kilos | DN | G | 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 | 10 | 3/8 | 50 | 24 | - | | | 45 | 0.7 | 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 |
|
