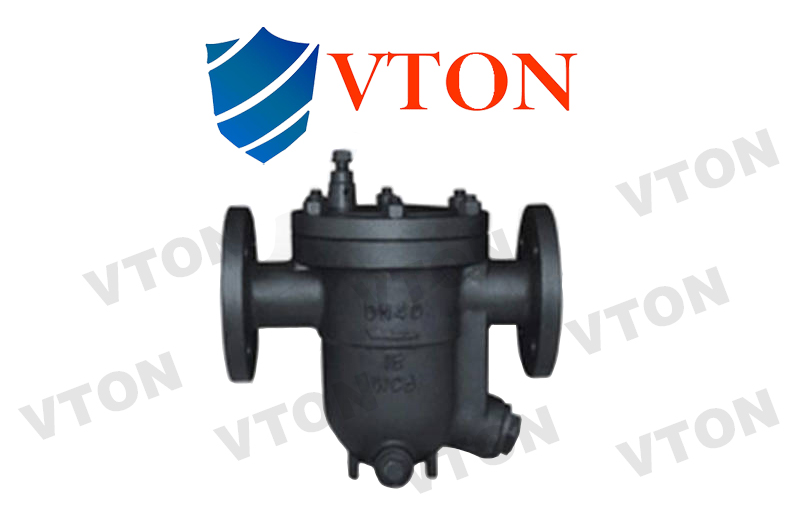

一、进口自由浮球式疏水阀产品概述 品牌：美国威盾VTON 进口自由浮球式疏水阀，Free ball float type steam trap也叫浮球式疏水阀，浮球式蒸汽疏水阀，浮球式疏水器，浮球式蒸汽疏水器，利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。 美国威盾自由浮球式疏水阀主要产品有铸钢自由浮球式疏水阀，不锈钢自由浮球式疏水阀，自由浮球式蒸汽疏水阀，自由浮球式法兰疏水阀，自由浮球式螺纹疏水阀，适用于压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。 二、进口自由浮球式蒸汽疏水阀特征 1、自由浮球式蒸汽疏水阀能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率 2、自由浮球式蒸汽疏水阀蒸汽压力变化时，不受影响，能连续工作性能稳定 3、自由浮球式蒸汽疏水阀漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好 4、自由浮球式蒸汽疏水阀自动排空气性能好 5、自由浮球式蒸汽疏水阀寿命长，浮球的整个球面都可以做密封面，无集中磨损。 三、进口自由浮球式蒸汽疏水阀技术参数 连接方式 | 公称压力(MPa) | 使用压力(MPa) | 最高允许温度（℃） | 螺纹 | 1.6、2.5、4.0 | 0.01~4.0 | 300 | 法兰 | 1.6、2.5、4.0 | 0.01~4.0 | 300 |
零件材料 主要零件Main Part | 材料Material | 阀体Body | 碳钢Carbon Steel | 阀盖Donnet | 碳钢Carbon Steel | 阀座Seat | 不锈钢Atainless Steel | 过滤网Percolator | 不锈钢Atainless Steel |
四、进口自由浮球式蒸汽疏水阀尺寸图 法兰式自由浮球式蒸汽疏水阀
口径 | 尺寸Dimensions | DN | L | H | D | D1 | D2 | b | f | Z-φd | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
内螺纹自由浮球式疏水阀尺寸图
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | L | 150 | 150 | 150 | 270 | 280 | 290 | H | 195 | 195 | 195 | 250 | 290 | 300 | H1 | 103 | 103 | 103 | 108 | 108 | 108 |
|
