一、进口弹簧微启式安全阀产品概述 品牌：美国威盾VTON 进口弹簧微启式安全阀，Spring micro open type safety valve，也叫微启式泄压阀，弹簧微启封闭式安全阀，铸钢微启式安全阀，不锈钢微启式安全阀，阀瓣开启高度小于流道直径的1/4，通常为流道直径的1/40～1/20，出口通径和进口通径大小一样，微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。 美国威盾VTON弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。不锈钢弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。 二、进口弹簧微启式安全阀零件材料 NO | 零件名称 | 材料 | 材料 | 材料 | 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 2 | 阀座 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 调节圈 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 4 | 阀瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 导向套 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 6 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 | 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 | 8 | 阀杆 | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti | 9 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 | 10 | 保护罩 | ZG200-400 | ZG200-400 | ZG200-400 | / | 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 |

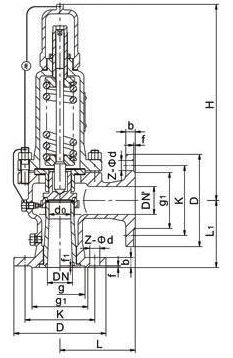

三、进口弹簧微启式安全阀外形尺寸
型号
Type | 公称通径
（DN） | do | D | K | g | g1 | b | f | f1 | Z-ød | DN1 | D1 | k1 | g2 | g1 | b1 | f1 | f11 | Z1-ød1 | L | L1 | ≈H | VTONSD | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 76 | 25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 276 | 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 285 | 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 292 | 50 | 40 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 50 | 165 | 125 | 100 | / | 20 | 3 | / | 4-18 | 135 | 120 | 370 | 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 375 | 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 373 | 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 513 | 125 | 100 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 125 | 250 | 210 | 185 | / | 22 | 3 | / | 8-18 | 190 | 190 | 560 | 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 570 | 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 717 | 250 | 200 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 250 | 405 | 355 | 320 | / | 30 | 3 | / | 12-26 | 350 | 320 | 940 | 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 980 |
四、安全阀选型 1、蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀；
2、液体介质用安全阀，一般选用微启式弹簧安全阀；
3、空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；
4、液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；
5、采油井出口用安全阀，一般选用先导式安全阀，；
6、蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀
7、若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；
8、若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时，应选用带散热器的安全阀；
9、若安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管安全阀；
10、若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效。 |
