一、进口弹簧全启式安全阀产品概述 品牌：美国威盾VTON 进口弹簧全启式安全阀，Spring full open type safety valve, 也叫全启式法兰安全阀，呆扳手弹簧全启式安全阀，常开式安全阀，铸钢全启式安全阀，不锈钢全启式安全阀，安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力（内压）升高到提升力比弹簧预紧力大时，阀芯克服弹簧预紧力自动开启，泄放多余的介质，使内压下降，又由于弹簧力的作用，当内压降至安全值时，阀芯自动关闭，泄放停止的阀门。 美国威盾VTON弹簧全启式安全阀适于温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置，当设备和管路内压力超过允许值时，弹簧全启式安全阀自动开启，继而全量排放；当压力降低到规定值时，弹簧全启式安全阀自动关闭，保证设备和管路的安全运行。 二、进口弹簧全启式安全阀技术参数 口径：DN15-300 公称压力：PN16-320 整定压力：PN16-320 连接方式：法兰 结构形式：弹簧全启式 阀体材质：铸钢，不锈钢 适用温度：-40℃-550℃ 适用介质：水，油品，蒸汽以及腐蚀性介质 三、进口弹簧全启式安全阀零件材料 NO | 零件名称
Name of part | 材料 Materials |
材料 Materials
|
材料 Materials
| 1 | 阀 体 Body | WCB | ZG1Cr18Ni9Ti | CF8M | 2 | 阀 座 Nozzle | 2Cr13 | 1Cr18Ni9Ti | 316 | 3 | 调节圈 Adjusting ring | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 4 | 反冲盘 Disc holder | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 | 5 | 阀瓣 Disc | 2Cr13 | 1Cr18Ni9Ti | 316 | 6 | 导向套 Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 7 | 阀盖 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 | 8 | 弹簧 Spring | 50CrVA | 50CrVA包覆氟塑料
Coated Teflon | 50CrVA包覆氟塑料
Coated Teflon | 9 | 阀 杆 Stem | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 10 | 扳 手 Lever | ZG200-400 | ZG200-400 | ZG200-400 | 11 | 调整螺杆Adjusting bolt | 45 | 2Cr13 | 2Cr13 | 12 | 保护 Cap | ZG200-400 | ZG200-400 | 316 | | 密封面材料Sealing surface of material | 堆焊Co基硬质合金
Depositing stellite |

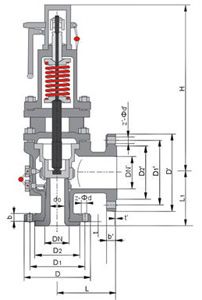

四、进口弹簧全启式安全阀连接尺寸
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN' | D1 | K1 | g3 | g2 | b1 | f' | f1' | Z1-ød1 | L | L1 | ≈H | VTONA | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 110 | 95 | 411 | 25 | 16 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 32 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 110 | 95 | 411 | 32 | 20 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 40 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 115 | 100 | 411 | 40 | 25 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 50 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 120 | 110 | 472 | 50 | 32 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 135 | 120 | 532 | 65 | 40 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 80 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 160 | 140 | 556 | 80 | 50 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 100 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 170 | 135 | 561 | 100 | 65 | 220 | 180 | / | 155 | 20 | 3 | / | 8-18 | 125 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 195 | 175 | 667 | 125 | 80 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 150 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 210 | 190 | 857 | 150 | 100 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 175 | 310 | 270 | / | 240 | 26 | 3 | / | 8-23 | 255 | 230 | 915 | 200 | 125 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 250 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 300 | 260 | 1073 | 250 | 150 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 300 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 350 | 320 | 1307 | 300 | 220 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 400 | 580 | 525 | / | 485 | 36 | 4 | / | | | | |
五、弹簧全启式安全阀注释 弹簧全启式安全阀的开启高度大于或等于流道直径的1/4，出口通径比进口通径大一档，比如进口通径是DN25，出口通径就是DN32。全启式安全阀的排放面积是阀座喉部最小截面积。其动作过程是属于两段作用式，必须借助于一个升力机构”反冲盘“才能达到全开启状态，全启式安全阀主要用于气体介质等排量需求较大的场合。 |
