一、进口先导式安全阀产品概述

品牌:美国威盾VTON

进口先导式安全阀,Pilot type safety valve, 也叫先导式高压安全阀,天然气先导式安全阀,加气站高压安全阀,石油气先导式安全阀,高压天然气安全阀,是由一个主阀(安全阀)和一个先导阀(直接作用式安全阀)组成,主阀是真正的安全阀,而先导阀是用来感受受压系统的压力并使主阀开启和关闭,用导阀压力信号打开主阀阀瓣,从而开启和关闭阀门的来达到泄压的安全阀,具有开启灵敏,回座压力高,密封性好特点,广泛使用于用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的最佳超压保护装置。



二、进口先导式安全阀原理

先导式安全阀利用导阀来感测被控压力信号并给出信号,当安全阀前的压力低于整定压力时,导阀和主阀都处于无泄漏的关闭状态。

主阀通过导阀的供应导管,作用于导阀阀座和主阀阀芯顶部,由于阀芯的顶部大于底部(阀座区)有一股大的作用力使阀芯保持向下,阀前压力越接近整定压力关闭越严密,这种自密封结构在主阀硬软双质密封副作用下,净密封力随着管道压力增加和接近设定点而增加。当阀前压力达到或超过整东压力时,导阀开启,主阀迅速打开,介质排放;当阀前压力回到整定压力以下时,导阀关闭,主阀也随之关闭。



三、进口先导式安全阀产品特征

先导式安全阀变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便。

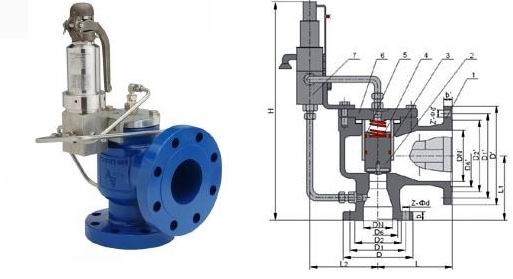

三、进口先导式安全阀尺寸图

型号

公称通径

do

L

L1

L2

H

DN'

D

D1

D2

D6

b

Z-ød

D'

D1'

D2'

D6'

b'

Z'-ød'

PN16

25

15

110

95

150

365

32

115

85

65



16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78



18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85



18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100



20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120



20

4-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135



20

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

220

180

155



22

8-18

250

210

185



24

8-18

125

80

210

190

220

526

150

250

210

185



22

8-18

285

240

210



24

8-23

150

100

255

230

265

623

175

285

240

210



24

8-23

315

270

240



26

8-23

200

125

300

260

300

690

250

340

295

265



26

12-23

405

355

320



30

12-26

PN25

25

15

110

95

150

365

32

115

85

65



16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78



18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85



18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100



20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120



22

8-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135



22

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

230

190

160



24

8-23

250

210

185



22

8-18

125

80

210

190

220

526

150

270

220

188



28

8-26

285

240

210



24

8-23

150

100

255

230

265

623

175

300

250

218



30

8-26

310

270

240



26

8-23

200

125

300

260

300

690

250

360

310

278



34

12-26

405

355

320



30

12-26

PN40

25

15

110

95

150

365

32

115

85

65

58

16

4-14

140

100

78



18

4-18

32

20

115

100

150

375

40

140

100

78

66

18

4-18

150

110

85



18

4-18

40

25

120

110

160

390

50

150

110

85

76

18

4-18

165

125

100



20

4-18

50

32

135

120

160

410

65

165

125

100

88

20

4-18

185

145

120



20

4-18

65

40

160

140

175

435

80

185

145

120

110

22

8-18

200

160

135



20

8-18

80

50

170

135

175

451

100

200

160

135

121

22

8-18

220

180

155



22

8-18

100

65

195

175

195

500

125

235

190

160

150

24

8-23

250

210

185



22

8-18

125

80

210

190

220

526

150

270

220

188

176

28

8-26

285

240

210



24

8-23

150

100

255

230

265

623

175

300

250

218

204

30

8-26

310

270

240



26

8-23

200

125

300

260

300

690

250

375

320

282

260

38

12-30

405

355

320



30

12-26

PN64

25

15

110

100

160

365

32

140

100

78

58

22

4-18

140

100

78

66

18

4-18

32

20

130

110

160

375

40

155

110

82

66

24

4-23

150

110

85

76

18

4-18

40

25

130

120

170

445

50

170

125

95

76

24

4-23

165

125

100

88

20

4-18

50

32

135

130

195

460

65

180

135

105

88

26

4-23

185

145

120

110

22

8-18

65

40

175

160

225

495

80

205

160

130

110

28

8-23

200

160

135

121

22

8-18

80

50

175

160

225

525

100

215

170

140

121

30

8-23

235

190

160

150

24

8-23

100

65

195

195

245

565

125

250

200

168

150

32

8-26

270

220

188

176

28

8-25

150

100

280

265

265

610

200

345

280

240

204

38

8-34

375

320

282

260

38

12-30

200

125

300

295

300

680

250

405

345

300

260

44

12-34

450

385

345

313

42

12-34

PN100

25

15

110

100

160

365

32

140

100

78

58

24

4-18

140

100

78

66

18

4-18

32

20

130

110

160

375

40

155

110

82

66

24

4-23

150

110

85

76

18

4-18

40

25

130

120

170

445

50

170

125

95

76

26

4-23

165

125

100

88

20

4-18

50

32

135

130

195

460

65

195

145

112

88

28

4-26

185

145

120

110

22

8-18

65

40

175

160

225

495

80

220

170

138

110

32

8-26

200

160

135

121

22

8-18

80

50

175

160

225

525

100

230

180

148

121

34

8-26

235

190

160

150

24

8-23

100

65

195

195

245

565

125

265

210

172

150

38

8-30

270

220

188

176

28

8-25

150

100

280

265

265

610

200

355

290

250

204

46

12-34

375

320

282

260

38

12-30

200

125

300

295

300

680

250

430

360

312

260

54

12-41

450

385

345

313

42

12-34



注:

Ⅰ、采油井出口用安全阀,一般选用先导式安全阀,;
Ⅱ、蒸汽发电设备的高压旁路安全阀,一般选用具有安全和控制双重功能的先导式安全阀
