进口磅级弹簧全启式安全阀

首页 - 产品展厅 - 产品介绍


巴西石油	保洁公司	大唐国际	壳牌集团

清华大学	上海燃气	中国石化	中国石油

一、进口磅级弹簧全启式安全阀主要性能规范 Main property and specifiecation

品牌：美国威盾VTON

进口磅级弹簧全启式安全阀，Pound spring safety valve，是指按照美标ANSI及API规范设计制造，压力为150LB,300LB,600LB,900LB,1500LB，用于管道，储罐，或者设备的超压保护装置的弹簧全启式安全阀。

Normal Pressure	PN	150	300	600	900	1,500
Body strangth	Ps(MPa)	3.0	7.5	15	22.5	38
Set pressure	Pk(MPa)	0.1-2	1.6-5	3.2-10	8-15	10-25
Seal pressure	Pm(MPa)	90% Pk
Reseation pressure	Ph(MPa)	90% Pk
Relieving pressure	Pp(MPa)	1.1 Pk
Llift	H(mm)	1/ d0 4
Appropriate temperature		C	300
Appropriate temperature		P R	200
Appropriate medium		Air,oil,Steam,Water,Corrosive medium

二、进口磅级弹簧全启式安全阀主喉部直径代号 Code of throat diameter

Code	Diameter	Code	Diameter
D	10	L	50
E	13	M	55
F	16	N	60
G	20.5	P	72
H	26	Q	96
J	33	R	115
K	40	T	148

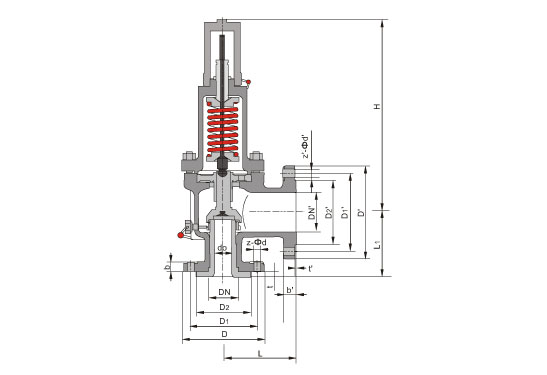

三、进口磅级弹簧全启式安全阀主要尺寸 Main Dimension

CLASS 150LB
Nominal Diameter DN(in)	Dimension (mm)
Nominal Diameter DN(in)	do	D	D1	D2	b	t	Z- d	DN'	D'	D1'	D2'	b'	t'	Z- d'	L	L1	H
1/" 3/ " 2 4	D	89	60.5	35	12	5	4-15	20	98	70	43	14	1.6	4-15	90	90	260
3/" 11/ " 4 2	D	98	70	43	14	5	4-15	25	108	79.5	51	15	1.6	4-15	96	92	280
1" 11/ " 2	D	108	79.5	51	15	5	4-15	40	127	98.5	73	18	1.6	4-15	115	105	290
1" 2"	D	108	79.5	51	15	5	4-15	50	152	120.5	92	18	1.6	4-19	115	105	290
11/ " 2" 2	G	127	98.5	73	18	5	4-15	50	152	120.5	92	18	1.6	4-19	121	124	320
11/" 21/ " 2 2	G	127	98.5	73	18	5	4-15	65	178	139.5	105	20	1.6	4-19	121	124	340
11/ " 3" 2	G	127	98.5	73	18	5	4-15	80	190	152.5	127	22	1.6	4-19	124	130	340
2" 21/ " 2	J	152	120.5	92	18	5	4-19	65	178	139.5	105	20	1.6	4-19	124	130	360
2" 3"	J	152	120.5	92	18	5	4-19	80	190	152.5	127	22	1.6	4-19	124	130	360
21/ " 4" 2	J	178	139.5	105	20	5	4-19	100	229	190.5	157	24	1.6	8-19	143	137	360
3" 4"	L	190	152.5	127	22	5	4-19	100	229	190.5	157	24	1.6	8-19	162	156	450
4" 6"	N	229	190.5	157	24	10	8-19	150	279	241.5	216	26	1.6	8-22	210	197	510
6" 8"	P	279	241.5	216	26	10	8-22	200	343	298.5	270	29	1.6	8-22	241	240	740
8" 10"	R	343	298.5	270	29	10	8-22	250	406	362	324	31	1.6	12-25	279	276	810
12" 14"	T	483	432	381	32	10	12-25	350	533	476	413	35	1.6	12-29	360	360	860
CLASS 300LB
Nominal Diameter DN(in)	Dimension (mm)
Nominal Diameter DN(in)	do	D	D1	D2	b	t	Z- d	DN'	D'	D1'	D2'	b'	t'	Z- d'	L	L1	H
1/" 3/ " 2 4	D	95	66.5	35	15	5	4-15	20	98	70	43	14	1.6	4-15	90	90	260
3/ " 1" 4	D	117	82.5	43	16	5	4-19	25	108	79.5	51	15	1.6	4-15	96	92	280
1" 11/ " 2	D	124	89	51	18	5	4-19	40	127	98.5	73	18	1.6	4-15	115	105	290
1" 2"	D	124	89	51	18	5	4-19	50	152	120.5	92	18	1.6	4-19	115	105	290
11/ " 2" 2	G	156	114.5	73	20	5	4-22	50	152	120.5	92	18	1.6	4-19	121	124	320
11/" 21/ " 2 2	G	156	114.5	73	20	5	4-22	65	178	139.5	105	20	1.6	4-19	121	124	340
11/ " 3" 2	G	156	114.5	73	20	5	4-22	80	190	152.5	127	22	1.6	4-19	124	130	340
2" 21/ " 2	H	165	127	92	22	5	8-19	65	178	139.5	105	20	1.6	4-19	124	130	360
2" 3"	J	165	127	92	22	5	8-19	80	190	152.5	127	22	1.6	4-19	124	130	360
21/ " 4" 2	J	190	149	105	24	5	8-22	100	229	190.5	157	24	1.6	8-19	143	137	360
3" 4"	L	210	168.5	127	28	5	8-22	100	229	190.5	157	24	1.6	8-19	162	156	450
4" 6"	N	254	200	157	32	10	8-22	150	279	241.5	216	26	1.6	8-22	210	197	510
6" 8"	P	318	270	216	38	10	12-22	200	343	298.5	270	29	1.6	8-22	241	240	740
8" 10"	R	381	330	270	42	10	12-25	250	406	362	324	31	1.6	12-25	279	276	810
注：出口法兰为150Lb。 Remark:150Lb for outlet flange.
CLASS 600LB
Nominal Diameter DN(in)	Dimension (mm)
Nominal Diameter DN(in)	do	D	D1	D2	b	t	Z- d	DN'	D'	D1'	D2'	b'	t'	Z- d'	L	L1	H
3 /4" 1"	D	118	82.5	43	16	7	4-19	25	108	79.5	51	15	1.6	4-15	96	92	290
1" 2"	D	124	89	51	19	7	4-19	50	152	120.5	92	18	1.6	4-19	115	105	290
1 1 /2" 2"	D	156	114.5	73	22	7	4-22	50	152	120.5	92	18	1.6	4-19	152	124	340
1 1 1 /2" 2 /2"	D	156	114.5	73	22	7	4-22	65	178	139.5	105	20	1.6	4-19	152	124	350
1 1 /2" 3"	F	156	114.5	73	22	7	4-22	80	190	152.5	127	22	1.6	4-19	152	124	350
1 2" 2 /2"	F	165	127	92	26	7	8-19	65	178	139.5	105	20	1.6	4-19	162	154	380
2" 3"	F	165	127	92	26	7	8-19	80	190	152.5	127	22	1.6	4-19	162	154	380
1 2 /2" 4"	H	190	149	100	29	7	8-22	100	229	190.5	157	24	1.6	8-19	143	165	380
3" 4"	L	210	168	127	32	10	8-22	100	229	190.5	157	24	1.6	8-19	162	155	460
4" 6"	N	273	216	157	38	10	8-25	150	279	241.5	216	26	1.6	8-22	210	200	520
6" 8"	P	356	292	216	46	10	12-29	200	343	298.5	270	29	1.6	8-22	241	240	750
注：出口法兰为150Lb。 Remark:150Lb for outlet flange.
CLASS 900LB
Nominal Diameter DN(in)	Dimension (mm)
Nominal Diameter DN(in)	do	D	D1	D2	b	t	Z- d	DN'	D'	D1'	D2'	b'	t'	Z- d'	L	L1	H
1 1 /2" 2"	F	178	123.8	73	32	10	4-29	50	152	120.5	92	18	1.6	4-19	115	124	360
2" 3"	H	216	165.1	92	38	10	8-25	80	190	152.5	127	22	1.6	4-19	162	154	390
3" 4"	J	241	190.5	127	38	10	8-25	100	229	190.5	157	24	1.6	8-19	181	184	480
4" 6"	K	292	234.9	157	44	12	8-32	150	279	241.5	216	26	1.6	8-22	222	197	540
注：出口法兰为150Lb。 Remark:150Lb for outlet flange.
CLASS 1500LB
Nominal Diameter DN(in)	Dimension (mm)
Nominal Diameter DN(in)	do	D	D1	D2	b	t	Z- d	DN'	D'	D1'	D2'	b'	t'	Z- d'	L	L1	H
3 /4" 1"	D	130	88.9	43	20	10	4-22	25	124	89	51	18	1.6	4-19	120	136	310
1 1 /2" 2"	D	178	123.8	73	26	12	4-28	50	165	127	92	22	1.6	8-19	140	105	360
11/" 21/ " 2 2	F	178	123.8	73	26	12	4-28	65	190	149	105	24	1.6	8-22	152	124	360
2" 3"	G	216	165.1	92	32	15	8-25	80	210	168.5	127	28	1.6	8-22	162	154	380
3" 4"	J	267	203.2	127	42	14	8-32	100	254	200	157	32	1.6	8-22	181	184	490
注：出口法兰为300Lb。 Remark:300Lb for outlet flange.
