一、进口真空安全阀产品概述 品牌：美国威盾VTON 进口真空安全阀，Vacuum safety valve,也叫负压安全阀，真空负压安全阀，不锈钢真空负压安全阀，适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护真空设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。广泛适用于城建、化工、冶金、石油、制药、食品、饮料、环保、真空器件。 二、进口真空安全阀主要零部件 NO. | 零件名称 | 304 | 316 | 1 | 阀体 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 2 | 阀座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 调节圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 4 | 阀盖 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 5 | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 6 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
三、进口真空安全阀性能参数 工作温度 | ≤200℃ | 适用介质 | 304材质适用于硝酸类介质 | 316材质适用于醋酸类介质 |

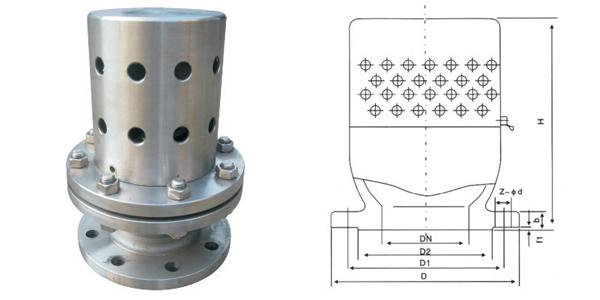

四、进口真空安全阀主要尺寸
公称通径DN | 尺寸 | D | D1 | D2 | Z-ød | b | f1 | H | 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 | 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 | 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 | 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 | 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 | 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 | 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 | 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 | 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 | 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 | 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 | 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
注：负压或操作过程中可能会产生负压的系统一般用真空负压安全阀 |
