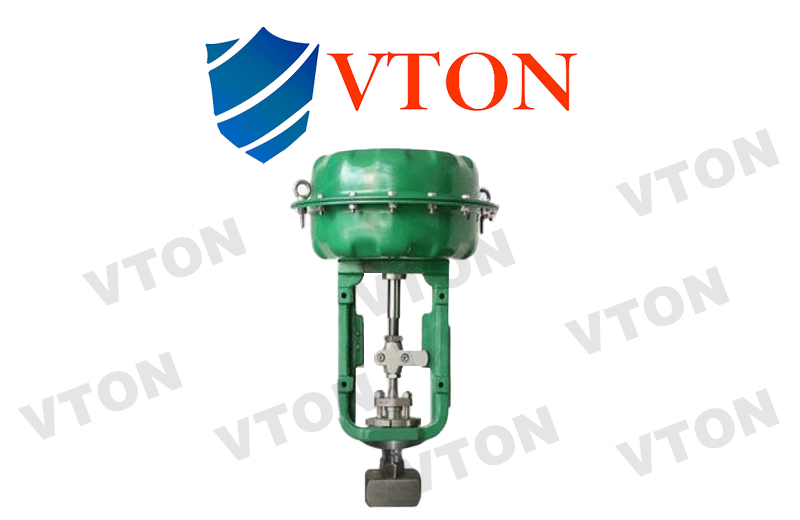

一、进口气动小流量调节阀概述 品牌：美国威盾VTON 进口气动小流量调节阀，Pneumatic small flow control valve，也叫进口气动小口径调节阀，由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。 进口气动小流量调节阀口径DN1-DN15，是一种控制微小流量的特殊调节阀，广泛应用于实验室的实验装置上，或批量生产的工业装置上，控制化学物品，燃料，香料或其它添加剂。调节阀流量系数0.001~0.63，流量系数从0.16~0.63的阀，只用一个相同阀座，阀座还可以倒过来使用。更换阀芯和阀座就可以改变流量系数。调节阀带上定位装置，利用反馈杠杆，可使阀的额定行程缩小40%或扩大20%。阀内组件不用螺纹连接，拆卸方便。 二、进口气动小流量调节阀 技术参数 公称通径(DN) | G3/8"、1/2"、G3/4"、G1" | 阀座直径(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 | 额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 | 允许压差(MPa) | ≤公称压力 | 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | 配用执行器型号 | VPA/B-11 | 额定行程(mm) | 8 | 10 | 12 | 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | 压盖形式 | 螺栓压紧式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 阀芯形式 | 单座式 | 流量特性 | 等百分比、直线性 |
三、进口气动小流量调节阀 执行机构 配置执行器类别 | VPA/B多弹簧簿膜执行机构 | 执行器型号 | VPA/B-11 | 有效面积(cm2) | 200 | 行程(mm) | 10、16 | 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | 供气压力 | 140～400KPa | 气源接口 | RC1/4" | 环境温度 | -30～+70℃ | 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
四、进口气动小流量调节阀 性能指标 项目 | 不带定位器 | 带定位器 | 基本误差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死区% | 3.0 | 0.4 | 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 | 始点 | ±5.0 | ±1.0 | 气关 | 始点 | ±5.0 | ±1.0 | 终点 | ±2.5 | ±1.0 | 额定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×阀额定容量 | 可调范围R | 30：1 |
五、进口气动小流量调节阀 零件材料 阀体 | WCB | 304 | 316 | 316L | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | 阀座 | 304 | 304 | 316 | 316L | 阀芯 | 304 | 304 | 316 | 316L | 阀盖 | WCB | 304 | 316 | 316L | 阀杆 | 304 | 304 | 316 | 316L | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 填料压盖 | WCB | 304 | 316 | 316L |
|
