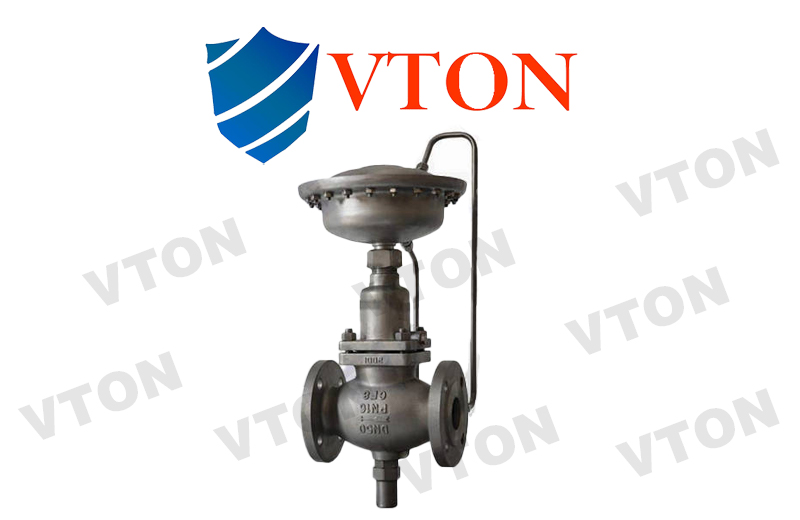

一、进口自力式流量调节阀概述 品牌：美国威盾VTON 进口自力式流量调节阀，Self operated flow control valve，也叫自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀，是指不需要外部动力，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态的多种自动化功能的自力式调节阀。 进口自力式流量调节阀广泛应用于供热空调工程，进口自力式流量调节阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定。 二、进口自力式流量调节阀技术参数 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | 有效压力下最大流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 | 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | 允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | PN40 | 2.0 | 阀盖形式 | 标准型-17～+450℃ | 压盖型式 | 螺栓压紧式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | 阀芯形式 | 单座、套筒型阀芯 | 流量特性 | 线性 |
三、进口自力式流量调节阀执行器参数 有效面积(cm2) | 250 | 630 | 节流器压差(MPa) | 0.02；0.05 | 允许上下膜室之间最大压差(MPa) | 0.4 | 0.15 | 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" |
四、进口自力式流量调节阀 性能指标 控制精度 | ±5% | 允许泄露量
(在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | 软密封 | DN15～50 | DN65～125 | DN150～250 | 10气泡/min | 20气泡/min | 40气泡/min |
五、美国威盾VTON进口自力式/自立式流量调节阀主要业绩 埃克森美孚公司，英国石油公司，中国石油天然气集团，国家电网公司，康菲公司，上海通用汽车，俄罗斯天然气公司，河北恒力空调工程有限公司，通用电气，上海罗克空调设备工程有限公司，宝洁公司，美的中央空调工程公司，宝钢集团有限公司，山东玛瑞克智能供暖工程有限公司，大连市热电集团有限公司
|
