进口V锥流量计

品牌：美国威盾VTON

一、进口V锥流量计概述

      进口V锥流量计是-种新型的高精度差压式流量计。通过在密闭的管道中心线悬挂.个特别的流线形锥体来进行中央节流，用上游管壁和锥体尼部測量的差压来计算流量，故名锥形流量计，由于锥形流量计独特的结构设计，其性能较于其他差压式流量计更优。

       进口V锥流量计与差压式流量计一样,都是基于密闭管道中能量转换的伯努利定律进行测量，即在稳定的流场情况下，介质的流速与差压的平方根成正比。当介质以一定的速度向锥尖方向流过时，由于锥体的节流作用，会使锥体下游立即形成低压区P2，锥体上游的高压PI与下游的低压P2间有一压差△P，压差△P经取压口送至差压变送器，根据差压的变化可以测量出流量的变化。

二、进口V锥流量计测量系统组成

进口V锥流量计由内置锥体节流与三阀组、散热件、引压管、差压变送器、流量计算机组成流量测量系统。对于气体和蒸汽等介质，可加温度、压力补偿，组成贡量流量和标准体积测量系统。LVD型锥形流量计分：管道型（DN15-DN900 或更大）；对夹型（DN15-DN150）

三、进口V锥流量计产品特点

精度高，重复性好：锥形流量计的精度为测量值的+0.5%，重复性为+0.2%。

量程比宽，压损低：锥形流量计正常情况下量程比为10 : 1。参数准确可以做到30 : 1，锥形流量计压力损失仅为孔板的1/5一1/10, 可大大降低运行能耗。

安装直管段要求：由于锥形流量计独特的中心流线形节流结构，很好地解决了直管段整流的问题，将不规则的流体直接整流成理想流体，前直管段0~ 3D,后直管段0~1D。

锥体的独特设计，保证了流体在流经锥体时，是一种渐变过程，无突变，流量先经过锥体后,在到达锥边,因此,锥体不会经常性受到流体的磨损。

长期稳定性好：β值可保持长期不变，故仪表长期使用而无需重新标定。

锥形流量计与孔板节流装置一样， 工作温度与压力取决于管道和法兰的材质与等级。特殊的节流体，使其可测多相水流，电磁干扰介质，各种混合气休等。非常适合测量如燕汽、煤气、原油等脏污介质。

应用范围广，可测高温高压和复杂工况介质：锥形流量计运用工况范围非常广，温度-100℃~ 500℃，zui大压力40MPa，雷诺数范围广8X103~ 5X 106。

气体：水、天然气、空气、氧气，氮气、氢气、甲烷、丙烯、烟气、饱和蒸汽、过热蒸汽等。

液体:水、油品、乳化液、纯水、双氧水、甘油、醉类、净水、污水、各种腐蚀性介质等。

具有自清洁能力：差压式锥形流量计的特殊设计，使其锥体不有在死区，因此在锥体上不会堆积流体的碎纸、粘渣和杂质，具有自清洁功能。

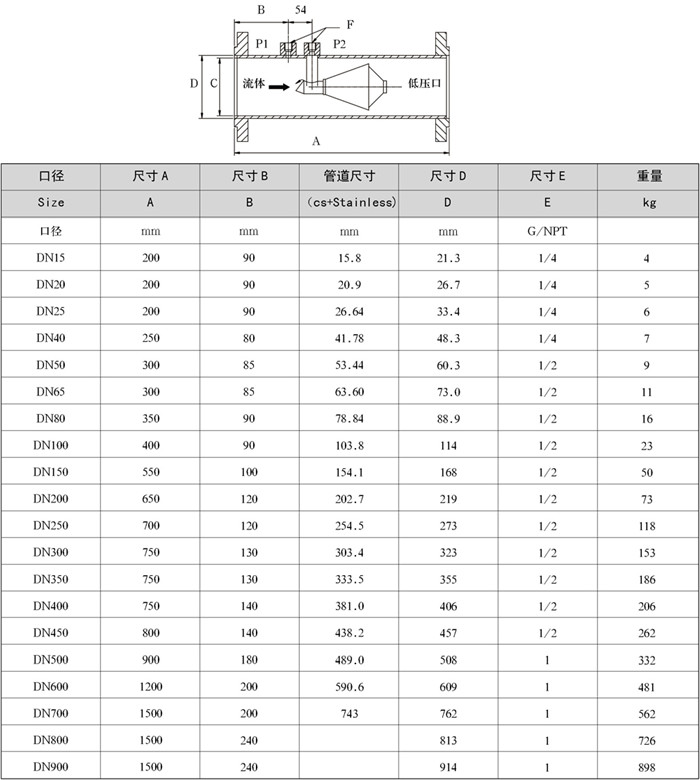

四、进口V锥流量计管道型尺寸
