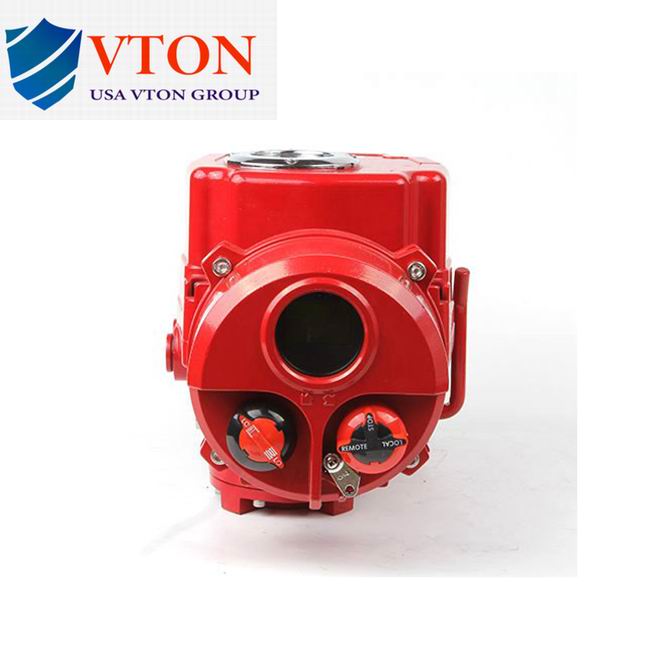

智能调节型进口电动头

品牌:美国威盾VTON

一、智能调节型进口电动头概述

进口调节型电动执行器V-OHQ系列防爆电动执行器是威盾VTON公司生产的隔爆型电气设备(d),防爆等级Exd ⅡCT5 Gb,因其较高的防爆功能,常被用于十分恶劣、很多易燃易爆气体混合物较多的工作环境中。可以用于各种大口径大扭矩的蝶阀,球阀的开关或者调节,是多家蝶阀,球阀厂家的配套单位,以及多个项目的指定电动执行器品牌。用于球阀,蝶阀的调节。

V-OHQ开关型属于基本的防爆执行机构,用于把阀门驱动至全开或全关的位置。0°~90°旋转为常用标准行程,亦可根据客户需求定制。防护等级IP67,可选IP68。输出扭矩2000N·M。

机械离合机构,手动/电动切换;过热保护、过载保护、双重限位

V-OHQ系列防爆电动执行器用于控制阀门和其他类似产品的0。-270。旋转,如蝶阀,球阀,阻尼器,挡板阀,旋塞阀,百叶窗阀等。广泛应用于石油,化工,水处理,船舶, 造纸,电厂,供暖,轻工等行业。可由380V /220V / 110V交流电源或24V / 110V直流电源驱动,输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移 动到正确的位置,实现自动控制,其最大输出扭矩为2000N-M.( CE认证和防爆证书)。

二、智能调节型进口电动头性能特点

1 . 壳体—指该盖由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67。IP68和防爆型是可选的。

2 . 电机—全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。

3 . 手动手轮—手轮设计安全可靠,省力省力。当执行器未通电时,将离合器拉到正确的位置后,可以用手轮操作。一旦通电,离合器将自动返回。

4. 位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。

5. 加热器和恒温器—用于控制执行器内的温度,以避免内部潮湿

6. 限位开关—两机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整精确方便地设定。

7. 扭矩开关—提供过载保护(V-OHQ 005/008/010除外),并且当阀门堵塞时,通过自动切断电源来避免阀门和执行器的损坏。(工厂设置,无需用户修改)

8 . 自锁—精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。

9 . 防脱螺栓—拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。

10 . 安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。

11 . 线路—电路控制电路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。

12 . 智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。由于全金属外部安装,电机热源和控制板有效分离,大大提高了软,硬件的抗干扰和耐热性。

13 . 阀位数字显示—执行器打开和关闭期间,液晶显示屏上显示阀门位置的变化。

14 . 相序自动化调整—智能执行器自动连接到三相电源相序。

三、智能调节型进口电动头尺寸图

尺寸图详情请咨询威盾VTON授权代理商

四、智能调节型进口电动头 Electric Actuator性能参数Performance Parameter

型号

ModeL

最大输出扭矩

Max output torque

工作时间

Operating time 60/50HZ

最大孔径

Max bore size

F级电机

F- class Motor

额定电流( A) 50Hz

Rated Current ( A) 50HZ

手轮

Handwheel

重量

Weight

单相

Single Phase

三相

Three Phase



N·M

90°

mm

W

110V

220V

380V

440V

N

kg

V-QHQ-005

50

18/22

Φ20

20

1.10

0.5

0.1

N/A

10

7.5

V-QHQ-008

80

18/22

Φ20

20

1.10

0.5

0.1

N/A

10

7.5

V-QHQ-010

100

18/22

Φ20

20

1.10

0.5

0.1

N/A

10

7.5

V-QHQ-015

150

21/25

Φ22

60

1.65

0.85

0.4

0.30

11

17.3

V-QHQ-020

200

21/25

Φ22

60

1.6

0.85

0.4

0.30

11

17.3

V-QHQ-030

300

26/31

Φ35

90

1.85

1.2

0.64

0.34

13.5

22

V-QHQ-060

600

26/31

Φ35

120

3.65

1.6

0.78

0.59

13.5

23

V-QHQ-080

800

31/37

Φ45

180

4.10

2.5

1.35

0.79

16.5

29

V-QHQ-120

1200

31/37

Φ45

180

4.20

2.5

1.35

0.81

16.5

29

V-QHQ-200

2000

93/112

Φ65

180

4.10

2.5

1.35

0.79

49.5

75

标准技术参数Standard Technical Parameter

外壳

Actuator body

防水等级IP67

Waterproof level IP67

可选: IP68 防爆

Optional: IP68,explosion-proof

电机

Motor



限位开关

Limit Switch

1/1关,SPDT 250V AC, 10A

1 Close&1   Open,SPDT, 250VAC 10A


辅助开关组

Auiliary Switch Set

1/1关,SPDT 250V AC, 10A

1 Close&1 Open,SPDT, 250VAC 10A


扭矩开关

Torque Switch

1/1关,SPDT 250V AC, 10A

1 Close&1   Open,SPDT, 250VAC 10A

V-OHQ-005/008/010

Except V-OHQ-005/008/010

行程

Stroke

90°±10°

可选择0°-270°

Optional: 0°- 270°

故障保护/工作温度

Failure   Protection/Operating Temperature

内部热保护,打开115°C±5"C /关闭97°C±5°C

Internal   thermal protection, Open 115°C±5°C /Close97°C±5°C


指示器

Indicator

连续的位置指示

Continuous position indicator


手动操作

ManualOperate

机械手柄,可用手轮来操作

Mechanical   clutch, operate with handwheel


自锁装置

Self-lock Device

涡轮、蜗杆机构提供自锁

Self-lock by worm and worm gear


机械限位

Mechanical   Limit

2个外部调整

External   adjustingbolts (2 piece)


加热器和恒温器

Heater and Thermostat

7-10W (110/220V AC)


接线孔

Connecting hole

PF3/4" (2)

PF 3/4(2 pieces)


环境温度

Ambient Temperature

-20°C-±70°C


润滑

Lubrication

铝基润滑脂( EP)

Aluminum-base   grease(EP type)


材料

Material

钢、铝合金、铝青铜,聚碳酸脂

Steel,Aluminum alloy,Aluminum bronze,Polycarbonate


环境湿度

Ambient   Humidity

最大90% RH

Max 90% RH


抗震性能

Anti-vibration

X Y Z10g,0.2~34HZ, 30minutes

X Y Z 10g,0.2- 34HZ,30minutes


外表涂层

External   Coating

干粉、环氧聚酯

Dry powder,   Epoxy polyester
