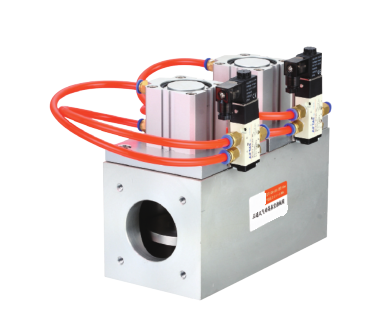

产品名称：V-GDQ-JS三通式气动高真空挡板阀
品牌：美国威盾VTON

产品介绍：
GQ-JS三通式气动高真空挡板阀是以压缩空气为动力，通过控制气动元件来改变气路方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。
适用的工作介质为空气或非腐蚀性气体。

主要技术性能

适用范围(Pa)

105～1.3x10-4

阀门漏率(Pa.L/S)

≤1.3x10-5

介质温度（℃）

-25～+80（密封材料为腈橡胶）
  -30～+150（密封材料为氟橡胶）

气源压力（MPa）

0.4～0.8

安装位置

任意

电源电压

标准出厂：AC220V/50Hz
  特殊指定：AC110V；DC24；DC24V等

信号反馈

标准出厂：不带反馈信号
  特殊指定：磁性开关DC/AC5～240V

法兰标准

GB/T6070

连接及外形尺寸

型号

通径(DN)

ΦD

L

H

B

A/F

n/d

V-GDQ-JS30

30

70

178

158

88

42/44

4-M6

V-GDQ-JS50

50

90

200

199

100

55/50

4-M8

V-GDQ-JS63

63

110

245

199

120

62/62

4-M8
